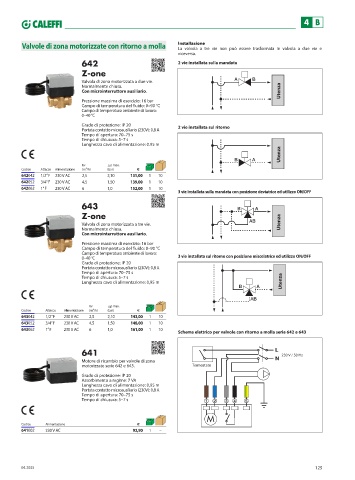

Page 127 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

4 B

Valvole di zona motorizzate con ritorno a molla Installazione
La valvola a tre vie non può essere trasformata in valvola a due vie e
viceversa.
642 2 vie installata sulla mandata
Z-one

Valvola di zona motorizzata a due vie. A B
Normalmente chiusa.
Con microinterruttore ausiliario. Utenza
Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: 0–90 °C
Campo di temperatura ambiente di lavoro:
0–40 °C

Grado di protezione: IP 20 2 vie installata sul ritorno
Portata contatto microausiliario (230V): 0,8 A
Tempo di apertura: 70–75 s
Tempo di chiusura: 5–7 s
Lunghezza cavo di alimentazione: 0.95 m
Utenza
B A
Kv △p max.
Codice Attacco Alimentazione (m³/h) (bar) €
642042 1/2” F 230 V AC 2,5 2,10 131,00 1 10
642052 3/4” F 230 V AC 4,5 1,50 139,00 1 10
642062 1” F 230 V AC 6 1,0 152,00 1 10
3 vie installata sulla mandata con posizione deviatrice ed utilizzo ON/OFF

643 B A
Z-one
Valvola di zona motorizzata a tre vie. AB Utenza
Normalmente chiusa.
Con microinterruttore ausiliario.
Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: 0–90 °C
Campo di temperatura ambiente di lavoro:
0–40 °C 3 vie installata sul ritorno con posizione miscelatrice ed utilizzo ON/OFF
Grado di protezione: IP 20
Portata contatto microausiliario (230V): 0,8 A
Tempo di apertura: 70–75 s
Tempo di chiusura: 5–7 s
Lunghezza cavo di alimentazione: 0,95 m Utenza
B A

AB
Kv △p max.
Codice Attacco Alimentazione (m³/h) (bar) €
643042 1/2” F 230 V AC 2,5 2,10 143,00 1 10
643052 3/4” F 230 V AC 4,5 1,50 148,00 1 10
643062 1” F 230 V AC 6 1,0 161,00 1 10
Schema elettrico per valvole con ritorno a molla serie 642 e 643

641 L 230 V / 50 Hz
Motore di ricambio per valvole di zona N
motorizzate serie 642 e 643. Termostato
Grado di protezione: IP 20
Assorbimento a regime: 7 VA
Lunghezza cavo di alimentazione: 0,95 m
Portata contatto microausiliario (230V): 0,8 A
Tempo di apertura: 70–75 s
Tempo di chiusura: 5–7 s 1 2 3 4 5

M
Codice Alimentazione €
641002 230 V AC 92,90 1 –

04.2025 125
