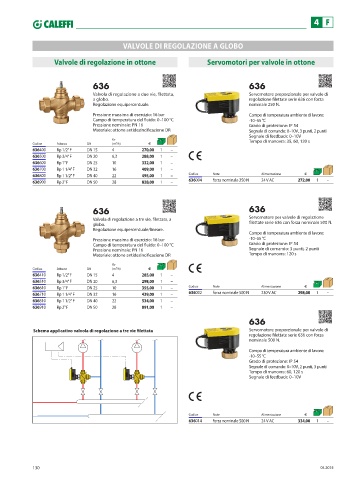

Page 132 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

4 F

REGOL
DI
A
A
ZIONE
V
VALVOLE DI REGOLAZIONE A GLOBO
AL
OLE
V
OBO
GL
Valvole di regolazione in ottone Servomotori per valvole in ottone
636 636
Valvola di regolazione a due vie, filettata, Servomotore proporzionale per valvole di
a globo. regolazione filettate serie 636 con forza
Regolazione equipercentuale. nominale 250 N.
Pressione massima di esercizio: 16 bar Campo di temperatura ambiente di lavoro:
Campo di temperatura del fluido: 0–100 °C -10–55 °C
Pressione nominale: PN 16 Grado di protezione: IP 54
Materiale: ottone antidezincificazione DR Segnale di comando: 0–10V, 3 punti, 2 punti
Segnale di feedback: 0–10V
Kv
Codice Attacco DN (m³/h) € Tempo di manovra: 35, 60, 120 s
636400 Rp 1/2” F DN 15 4 270,00 1 –
636500 Rp 3/4” F DN 20 6,3 288,00 1 –
636600 Rp 1” F DN 25 10 332,00 1 –
636700 Rp 1 1/4” F DN 32 16 409,00 1 –
636800 Rp 1 1/2” F DN 40 22 495,00 1 – Codice Note Alimentazione €
636900 Rp 2” F DN 50 28 828,00 1 – 636004 forza nominale 250 N 24 V AC 272,00 1 –

636 636
Valvola di regolazione a tre vie, filettata, a Servomotore per valvole di regolazione
globo. filettate serie 636 con forza nominale 500 N.
Regolazione equipercentuale/lineare.
Campo di temperatura ambiente di lavoro:
Pressione massima di esercizio: 16 bar -10–55 °C
Campo di temperatura del fluido: 0–100 °C Grado di protezione: IP 54
Pressione nominale: PN 16 Segnale di comando: 3 punti, 2 punti
Materiale: ottone antidezincificazione DR Tempo di manovra: 120 s
Kv
Codice Attacco DN (m³/h) €
636410 Rp 1/2” F DN 15 4 285,00 1 –
636510 Rp 3/4” F DN 20 6,3 298,00 1 –
636610 Rp 1” F DN 25 10 355,00 1 – Codice Note Alimentazione €
636710 Rp 1 1/4” F DN 32 16 439,00 1 – 636002 forza nominale 500 N 230 V AC 298,00 1 –
636810 Rp 1 1/2” F DN 40 22 534,00 1 –
636910 Rp 2” F DN 50 28 891,00 1 –

636

Schema applicativo valvola di regolazione a tre vie filettata Servomotore proporzionale per valvole di
regolazione filettate serie 636 con forza
nominale 500 N.
Campo di temperatura ambiente di lavoro:
-10–55 °C
Grado di protezione: IP 54
Segnale di comando: 0–10V, 2 punti, 3 punti
Tempo di manovra: 60, 120 s
AB AB
B B Segnale di feedback: 0–10V

A A

Codice Note Alimentazione €
636014 forza nominale 500 N 24 V AC 334,00 1 –
