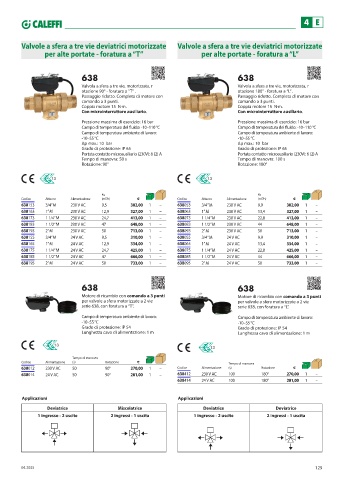

Page 131 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

4 E

Valvole a sfera a tre vie deviatrici motorizzate Valvole a sfera a tre vie deviatrici motorizzate
per alte portate - foratura a “T” per alte portate - foratura a “L”

638 638
Valvola a sfera a tre vie, motorizzata, r Valvola a sfera a tre vie, motorizzata, r
otazione 90° - foratura a “T” . otazione 180° - foratura a “L” .
Passaggio ridotto. Completa di motore con Passaggio ridotto. Completa di motore con
comando a 3 punti. comando a 3 punti.
Coppia motore 15 N·m. Coppia motore 15 N·m.
Con microinterruttore ausiliario. Con microinterruttore ausiliario.

Pressione massima di esercizio: 16 bar Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: -10–110 °C Campo di temperatura del fluido: -10–110 °C
Campo di temperatura ambiente di lavoro: Campo di temperatura ambiente di lavoro:
-10–55 °C -10–55 °C
Δp max.: 10 bar Δp max.: 10 bar
Grado di protezione: IP 65 Grado di protezione: IP 65
Portata contatto microausiliario (230V): 6 (2) A Portata contatto microausiliario (230V): 6 (2) A
Tempo di manovra: 50 s Tempo di manovra: 100 s
Rotazione: 90° Rotazione: 180°

Kv Kv
Codice Attacco Alimentazione (m³/h) € Codice Attacco Alimentazione (m³/h) €
638153 3/4” M 230 V AC 9,5 302,00 1 – 638053 3/4” M 230 V AC 9,9 302,00 1 –
638163 1” M 230 V AC 12,9 327,00 1 – 638063 1” M 230 V AC 13,4 327,00 1 –
638173 1 1/4” M 230 V AC 24,7 413,00 1 – 638073 1 1/4” M 230 V AC 22,8 413,00 1 –
638183 1 1/2” M 230 V AC 47 648,00 1 – 638083 1 1/2” M 230 V AC 44 648,00 1 –
638193 2” M 230 V AC 50 713,00 1 – 638093 2” M 230 V AC 50 713,00 1 –
638155 3/4” M 24 V AC 9,5 310,00 1 – 638055 3/4” M 24 V AC 9,9 310,00 1 –
638165 1” M 24 V AC 12,9 334,00 1 – 638065 1” M 24 V AC 13,4 334,00 1 –
638175 1 1/4” M 24 V AC 24,7 425,00 1 – 638075 1 1/4” M 24 V AC 22,8 425,00 1 –
638185 1 1/2” M 24 V AC 47 666,00 1 – 638085 1 1/2” M 24 V AC 44 666,00 1 –
638195 2” M 24 V AC 50 733,00 1 – 638095 2” M 24 V AC 50 733,00 1 –

638 638
Motore di ricambio con comando a 3 punti Motore di ricambio con comando a 3 punti
per valvole a sfera motorizzate a 2 vie per valvole a sfera motorizzate a 2 vie
serie 638, con foratura a “T”. serie 638, con foratura a “L”.

Campo di temperatura ambiente di lavoro: Campo di temperatura ambiente di lavoro:
-10–55 °C -10–55 °C
Grado di protezione: IP 54 Grado di protezione: IP 54
Lunghezza cavo di alimentazione: 1 m Lunghezza cavo di alimentazione: 1 m

Tempo di manovra
Codice Alimentazione (s) Rotazione € Tempo di manovra
638012 230 V AC 50 90° 270,00 1 – Codice Alimentazione (s) Rotazione €
638014 24 V AC 50 90° 281,00 1 – 638412 230 V AC 100 180° 270,00 1 –
638414 24 V AC 100 180° 281,00 1 –

Applicazioni Applicazioni
Deviatrice Miscelatrice Deviatrice Deviatrice
1 ingresso - 2 uscite 2 ingressi - 1 uscita 1 ingresso - 2 uscite 2 ingressi - 1 uscita

04.2025 129
