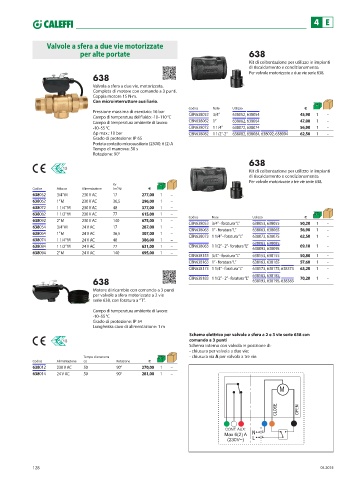

Page 130 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

4 E

Valvole a sfera a due vie motorizzate
per alte portate 638
Kit di coibentazione per utilizzo in impianti
di riscaldamento e condizionamento.
Per valvole motorizzate a due vie serie 638.
638
Valvola a sfera a due vie, motorizzata.
Completa di motore con comando a 3 punti.
Coppia motore 15 N·m.
Con microinterruttore ausiliario.
Codice Note Utilizzo €
Pressione massima di esercizio: 16 bar CBN638052 3/4” 638052, 638054 45,90 1 –
Campo di temperatura del fluido: -10–110 °C
Campo di temperatura ambiente di lavoro: CBN638062 1” 638062, 638064 47,00 1 –
-10–55 °C CBN638072 1 1/4” 638072, 638074 56,90 1 –
Δp max.: 10 bar CBN638082 1 1/2”-2” 638082, 638084, 638092, 638094 62,50 1 –
Grado di protezione: IP 65
Portata contatto microausiliario (230V): 6 (2) A
Tempo di manovra: 50 s
Rotazione: 90°
638
Kit di coibentazione per utilizzo in impianti
di riscaldamento e condizionamento.
Per valvole motorizzate a tre vie serie 638.
Kv
Codice Attacco Alimentazione (m³/h) €
638052 3/4” M 230 V AC 17 277,00 1 –
638062 1” M 230 V AC 36,5 296,00 1 –
638072 1 1/4” M 230 V AC 48 377,00 1 –
638082 1 1/2” M 230 V AC 77 615,00 1 – Codice Note Utilizzo
€
638092 2” M 230 V AC 140 675,00 1 – CBN638053 3/4” - foratura “L” 638053, 638055 50,20 1 –
638054 3/4” M 24 V AC 17 287,00 1 – CBN638063 1” - foratura “L” 638063, 638065 56,90 1 –
638064 1” M 24 V AC 36,5 307,00 1 – CBN638073 1 1/4” - foratura “L” 638073, 638075 62,50 1 –
638074 1 1/4” M 24 V AC 48 386,00 1 –
638084 1 1/2” M 24 V AC 77 631,00 1 – CBN638083 1 1/2” - 2”- foratura “L” 638083, 638085, 69,10 1 –
638093, 638095
638094 2” M 24 V AC 140 695,00 1 –
CBN638153 3/4” - foratura “L” 638153, 638155 50,80 1 –
CBN638163 1” - foratura “L” 638163, 638165 57,60 1 –
CBN638173 1 1/4” - foratura “L” 638173, 638175, 638373 63,20 1 –
638183, 638185, 70,20 1 –
CBN638183 1 1/2” - 2” - foratura “L”
638 638193, 638195, 638383
Motore di ricambio con comando a 3 punti
per valvole a sfera motorizzate a 2 vie
serie 638, con foratura a “T”.

Campo di temperatura ambiente di lavoro:
-10–55 °C
Grado di protezione: IP 54
Lunghezza cavo di alimentazione: 1 m
Schema elettrico per valvole a sfera a 2 e 3 vie serie 638 con
comando a 3 punti
Schema interno con valvola in posizione di:
- chiusura per valvola a due vie;
Tempo di manovra - chiusura via A per valvola a tre vie.
Codice Alimentazione (s) Rotazione €
638012 230 V AC 50 90° 270,00 1 –
638014 24 V AC 50 90° 281,00 1 –

128 04.2025

04_Valvole di zona e motorizzate.indd 128 17/01/25 11:50
17/01/25 11:50
04_Valvole di zona e motorizzate.indd 128

123 45 6
