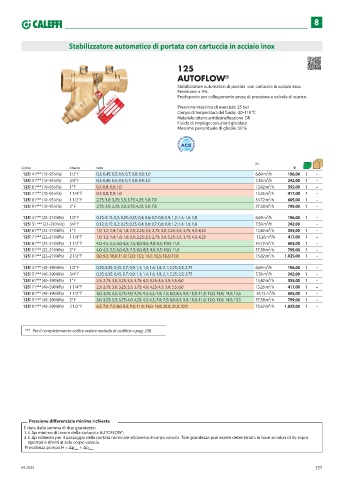

Page 259 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

8

Stabilizzatore automatico di portata con cartuccia in acciaio inox

125

AUTOFLOW ®
Stabilizzatore automatico di portata con cartuccia in acciaio inox.
Precisione ± 5%.
Predisposto per collegamento prese di pressione e valvola di scarico.
Pressione massima di esercizio: 25 bar
Campo di temperatura del fluido: -20–110 °C
Materiale: ottone antidezincificazione DR
Fluido di impiego: soluzioni glicolate
Massima percentuale di glicole: 50 %

Kv
Codice Attacco Note €
125141*** (10–95 kPa) 1/2” F 0,3; 0,45; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 6,69 m³/h 196,00 1 –
125151*** (10–95 kPa) 3/4” F 0,3; 0,45; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 7,58 m³/h 242,00 1 –
125161*** (10–95 kPa) 1” F 0,7; 0,8; 0,9; 1,0 13,42 m³/h 355,00 1 –
125171*** (10–95 kPa) 1 1/4” F 0,7; 0,8; 0,9; 1,0 13,26 m³/h 417,00 1 –
125181*** (10–95 kPa) 1 1/2” F 2,75; 3,0; 3,25; 3,5; 3,75; 4,25; 5,0; 7,0 34,72 m³/h 605,00 1 –
125191*** (10–95 kPa) 2” F 2,75; 3,0; 3,25; 3,5; 3,75; 4,25; 5,0; 7,0 37,38 m³/h 799,00 1 –

125141*** (22–210 kPa) 1/2” F 0,12; 0,15; 0,2; 0,25; 0,35; 0,4; 0,6; 0,7; 0,8; 0,9; 1,2; 1,4; 1,6; 1,8 6,69 m³/h 196,00 1 –
125151 *** (22–210 kPa) 3/4” F 0,12; 0,15; 0,2; 0,25; 0,35; 0,4; 0,6; 0,7; 0,8; 0,9; 1,2; 1,4; 1,6; 1,8 7,58 m³/h 242,00 –
125161*** (22–210 kPa) 1” F 1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25 13,42 m³/h 355,00 1 –
125171*** (22–210 kPa) 1 1/4” F 1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25 13,26 m³/h 417,00 1 –
125181*** (22–210 kPa) 1 1/2” F 4,0; 4,5; 5,5; 6,0; 6,5; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0 34,72 m³/h 605,00 1 –
125191*** (22–210 kPa) 2” F 4,0; 4,5; 5,5; 6,0; 6,5; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0 37,38 m³/h 799,00 1 –
125101*** (22–210 kPa) 2 1/2” F 9,0; 9,5; 10,0; 11,0; 12,0; 13,5; 14,5; 15,5; 16,5; 17,0 75,82 m³/h 1.025,00 1 –

125141*** (40–390 kPa) 1/2” F 0,25; 0,35; 0,45; 0,7; 0,9; 1,1; 1,4; 1,6; 1,8; 2,1; 2,25; 2,5; 2,75 6,69 m³/h 196,00 1 –
125151*** (40–390 kPa) 3/4” F 0,25; 0,35; 0,45; 0,7; 0,9; 1,1; 1,4; 1,6; 1,8; 2,1; 2,25; 2,5; 2,75 7,58 m³/h 242,00 1 –
125161*** (40–390 kPa) 1” F 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 5,0; 5,5; 6,0 13,42 m³/h 355,00 1 –
125171*** (40–390 kPa) 1 1/4” F 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 5,0; 5,5; 6,0 13,26 m³/h 417,00 1 –
125181*** (40–390 kPa) 1 1/2” F 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 10,0; 11,0; 12,0; 13,0; 14,5; 15,5 34,72 m³/h 605,00 1 –
125191*** (40–390 kPa) 2” F 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 10,0; 11,0; 12,0; 13,0; 14,5; 15,5 37,38 m³/h 799,00 1 –
125101*** (40–390 kPa) 2 1/2” F 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 11,0; 18,0; 19,0; 20,0; 21,0; 22,0 75,82 m³/h 1.025,00 1 –

*** Per il completamento codice vedere metodo di codifica a pag. 258

Pressione differenziale minima richiesta
È data dalla somma di due grandezze:
1. il Δp minimo di lavoro della cartuccia AUTOFLOW ; ®
2. il Δp richiesto per il passaggio della portata nominale attraverso il corpo valvola. Tale grandezza può essere determinata in base ai valori di Kv sopra
riportati e riferiti al solo corpo valvola.
Prevalenza pompa H = Δp circuito + Δp richiesta

04.2025 257
