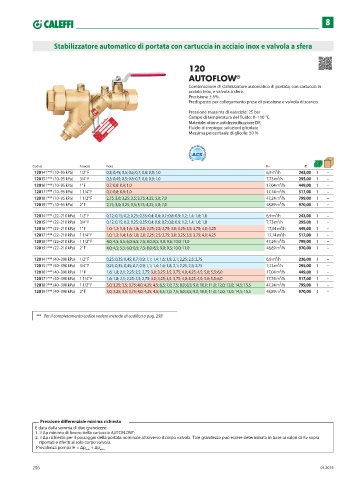

Page 258 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

8

Stabilizzatore automatico di portata con cartuccia in acciaio inox e valvola a sfera

120

AUTOFLOW ®
Combinazione di stabilizzatore automatico di portata, con cartuccia in
acciaio inox, e valvola a sfera.
Precisione ± 5%.
Predisposto per collegamento prese di pressione e valvola di scarico.

Pressione massima di esercizio: 25 bar
Campo di temperatura del fluido: 0–110 °C
Materiale: ottone antidezincificazione DR
Fluido di impiego: soluzioni glicolate
Massima percentuale di glicole: 50 %

Codice Attacco Note Kv €
120141*** (10–95 kPa) 1/2” F 0,3; 0,45; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 6,9 m³/h 243,00 1 –
120151*** (10–95 kPa) 3/4” F 0,3; 0,45; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 7,73 m³/h 295,00 1 –
120161*** (10–95 kPa) 1” F 0,7; 0,8; 0,9; 1,0 17,04 m³/h 449,00 1 –
120171*** (10–95 kPa) 1 1/4” F 0,7; 0,8; 0,9; 1,0 17,74 m³/h 517,00 1 –
120181*** (10–95 kPa) 1 1/2” F 2,75; 3,0; 3,25; 3,5; 3,75; 4,25; 5,0; 7,0 47,24 m³/h 799,00 1 –
120191*** (10–95 kPa) 2” F 2,75; 3,0; 3,25; 3,5; 3,75; 4,25; 5,0; 7,0 48,89 m³/h 970,00 1 –
120141*** (22–210 kPa) 1/2” F 0,12; 0,15; 0,2; 0,25; 0,35; 0,4; 0,6; 0,7; 0,8; 0,9; 1,2; 1,4; 1,6; 1,8 6,9 m³/h 243,00 1 –
120151*** (22–210 kPa) 3/4” F 0,12; 0,15; 0,2; 0,25; 0,35; 0,4; 0,6; 0,7; 0,8; 0,9; 1,2; 1,4; 1,6; 1,8 7,73 m³/h 295,00 1 –
120161*** (22–210 kPa) 1” F 1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25 17,04 m³/h 449,00 1 –
120171*** (22–210 kPa) 1 1/4” F 1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25 17,74 m³/h 517,00 1 –
120181*** (22–210 kPa) 1 1/2” F 4,0; 4,5; 5,5; 6,0; 6,5; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0 47,24 m³/h 799,00 1 –
120191*** (22–210 kPa) 2” F 4,0; 4,5; 5,5; 6,0; 6,5; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0 48,89 m³/h 970,00 1 –

120141*** (40–390 kPa) 1/2” F 0,25; 0,35; 0,45; 0,7; 0,9; 1,1; 1,4; 1,6; 1,8; 2,1; 2,25; 2,5; 2,75 6,9 m³/h 236,00 1 –
120151*** (40–390 kPa) 3/4” F 0,25; 0,35; 0,45; 0,7; 0,9; 1,1; 1,4; 1,6; 1,8; 2,1; 2,25; 2,5; 2,75 7,73 m³/h 295,00 1 –
120161*** (40–390 kPa) 1” F 1,6; 1,8; 2,1; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 5,0; 5,5; 6,0 17,04 m³/h 449,00 1 –
120171*** (40–390 kPa) 1 1/4” F 1,6; 1,8; 2,1; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 5,0; 5,5; 6,0 17,74 m³/h 517,00 1 –
120181*** (40–390 kPa) 1 1/2” F 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 10,0; 11,0; 12,0; 13,0; 14,5; 15,5 47,24 m³/h 799,00 1 –
120191*** (40–390 kPa) 2” F 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 10,0; 11,0; 12,0; 13,0; 14,5; 15,5 48,89 m³/h 970,00 1 –

*** Per il completamento codice vedere metodo di codifica a pag. 258

Pressione differenziale minima richiesta
È data dalla somma di due grandezze:
1. il Δp minimo di lavoro della cartuccia AUTOFLOW ; ®
2. il Δp richiesto per il passaggio della portata nominale attraverso il corpo valvola. Tale grandezza può essere determinata in base ai valori di Kv sopra
riportati e riferiti al solo corpo valvola.
Prevalenza pompa H = Δp circuito + Δp richiesta
