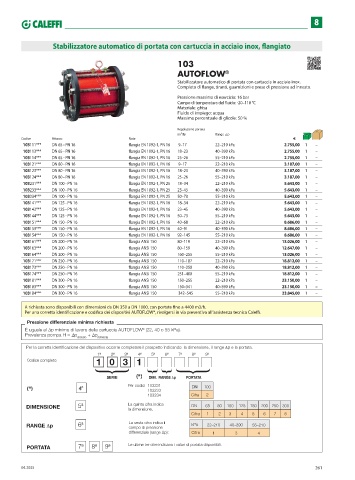

Page 263 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

8

Stabilizzatore automatico di portata con cartuccia in acciaio inox, flangiato

103

AUTOFLOW ®
Stabilizzatore automatico di portata con cartuccia in acciaio inox.
Completo di flange, tiranti, guarnizioni e prese di pressione ad innesto.
Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: -20–110 °C
Materiale: ghisa
Fluido di impiego: acqua
Massima percentuale di glicole: 50 %
Regolazione portata
(m³/h) Range △p
Codice Attacco Note €
103111*** DN 65 - PN 16 flangia EN 1092-1, PN 16 9–17 22–210 kPa 2.755,00 1 –
103113*** DN 65 - PN 16 flangia EN 1092-1, PN 16 18–23 40–390 kPa 2.755,00 1 –
103114*** DN 65 - PN 16 flangia EN 1092-1, PN 16 25–26 55–210 kPa 2.755,00 1 –
103121*** DN 80 - PN 16 flangia EN 1092-1, PN 16 9–17 22–210 kPa 3.187,00 1 –
103123*** DN 80 - PN 16 flangia EN 1092-1, PN 16 18–23 40–390 kPa 3.187,00 1 –
103124*** DN 80 - PN 16 flangia EN 1092-1, PN 16 25–26 55–210 kPa 3.187,00 1 –
103231*** DN 100 - PN 16 flangia EN 1092-1, PN 25 18–34 22–210 kPa 5.643,00 1 –
103233*** DN 100 - PN 16 flangia EN 1092-1, PN 25 23–45 40–390 kPa 5.643,00 1 –
103234*** DN 100 - PN 16 flangia EN 1092-1, PN 25 50–73 55–210 kPa 5.643,00 1 –
103141*** DN 125 - PN 16 flangia EN 1092-1, PN 16 18–34 22–210 kPa 5.643,00 1 –
103143*** DN 125 - PN 16 flangia EN 1092-1, PN 16 23–45 40–390 kPa 5.643,00 1 –
103144*** DN 125 - PN 16 flangia EN 1092-1, PN 16 50–73 55–210 kPa 5.643,00 1 –
103151*** DN 150 - PN 16 flangia EN 1092-1, PN 16 40–68 22–210 kPa 8.686,00 1 –
103153*** DN 150 - PN 16 flangia EN 1092-1, PN 16 40–91 40–390 kPa 8.686,00 1 –
103154*** DN 150 - PN 16 flangia EN 1092-1, PN 16 92–145 55–210 kPa 8.686,00 1 –
103161*** DN 200 - PN 16 flangia ANSI 150 80–119 22–210 kPa 13.026,00 1 –
103163*** DN 200 - PN 16 flangia ANSI 150 80–159 40–390 kPa 12.647,00 1 –
103164*** DN 200 - PN 16 flangia ANSI 150 160–255 55–210 kPa 13.026,00 1 –
103171*** DN 250 - PN 16 flangia ANSI 150 110–187 22–210 kPa 18.812,00 1 –
103173*** DN 250 - PN 16 flangia ANSI 150 110–250 40–390 kPa 18.812,00 1 –
103174*** DN 250 - PN 16 flangia ANSI 150 251–400 55–210 kPa 18.812,00 1 –
103181*** DN 300 - PN 16 flangia ANSI 150 150–255 22–210 kPa 23.150,00 1 –
103183*** DN 300 - PN 16 flangia ANSI 150 150–341 40–390 kPa 23.150,00 1 –
103184*** DN 300 - PN 16 flangia ANSI 150 342–545 55–210 kPa 23.845,00 1 –

A richiesta sono disponibili con dimensioni da DN 350 a DN 1000, con portate fino a 4400 m3/h.
Per una corretta identificazione e codifica dei dispositivi AUTOFLOW®, rivolgersi in via preventiva all’assistenza tecnica Caleffi.
Pressione differenziale minima richiesta
È uguale al Δp minimo di lavoro della cartuccia AUTOFLOW (22, 40 o 55 kPa).
®
Prevalenza pompa H = Δp circuito + Δp richiesta

Codice completo:

(*) RANGE Δp PORTATA

(*) 4 Per codici 103231
103233
103234 Cifra
DIMENSIONE La quinta cifra indica
la dimensione.

RANGE Δp La sesta cifra indica il 22–210 40–390 55–210
campo di pressione
differenziale (range ∆p): 1 3 4

Le ultime tre cifre indicano i valori di portata disponibili.
PORTATA
