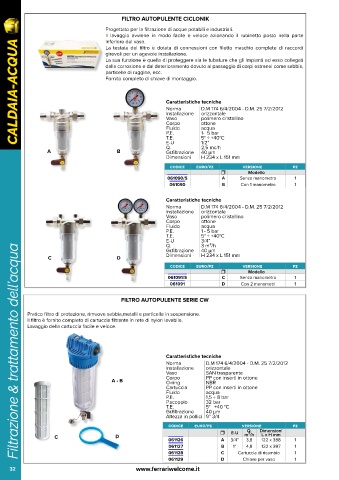

Page 31 - FERRARI - CALDAIA

FILTRO AUTOPULENTE CICLONIK

Progettato per la filtrazione di acque potabili e industriali.
Il lavaggio avviene in modo facile e veloce azionando il rubinetto posto nella parte
inferiore del vaso.
CALDAIA-ACQUA
La testata del filtro è dotata di connessioni con filetto maschio complete di raccordi
girevoli per un agevole installazione.
La sua funzione è quella di proteggere sia le tubature che gli impianti ad esso collegati
dalla corrosione e dal deterioramento dovuto al passaggio di corpi estranei come sabbia,
particelle di ruggine, ecc.
Fornito completo di chiave di montaggio.

Caratteristiche tecniche
Norma D.M 174 6/4/2004 - D.M. 25 7/2/2012
Installazione orizzontale
Vaso polimero cristallino
Corpo ottone
Fluido acqua
P.E. 1- 5 bar
T.E. 5° ÷ +40°C
E-U 1/2”
A B Q. 2,5 mc/h
40 µm
Gr.filtrazione
Dimensioni H 234 x L 151 mm
codice euro/pz versione pz
 Modello
061090/S A Senza manometro 1
061090 B Con 1 manometro 1

Caratteristiche tecniche
Norma D.M 174 6/4/2004 - D.M. 25 7/2/2012
Installazione orizzontale
Vaso polimero cristallino
Corpo ottone
Fluido acqua
P.E. 1 - 5 bar
T.E. 5° ÷ +40°C
E-U 3/4”
Q. 3 m³/h
Filtrazione & trattamento dell’acqua
Filtrazione & trattamento dell’acqua
Gr.filtrazione 40 µm
C D Dimensioni H 234 x L 151 mm
codice euro/pz versione pz
 Modello
061091/S C Senza manometro 1
061091 D Con 2 manometri 1

FILTRO AUTOPULENTE SERIE CW

Pratico filtro di protezione, rimuove sabbia,metalli e particelle in sospensione.
Il filtro è fornito completo di cartuccia filtrante in rete di nylon lavabile.
Lavaggio della cartuccia facile e veloce.

Caratteristiche tecniche
Norma D.M 174 6/4/2004 - D.M. 25 7/2/2012
Installazione orizzontale
Vaso SAN trasparente
A - B Corpo PP con inserti in ottone
O-ring
NBR
Cartuccia PP con inserti in ottone
Fluido acqua
P.E. 1,5 ÷ 8 bar
P.scoppio 32 bar
T.E. 5° +40 °C
Gr.filtrazione 40 µm
Altezza in pollici 9” 3/4
codice euro/pz versione pz
Q.
 E-U m³/h Dimensioni
L x H mm
C D
061126 A 3/4” 3,8 122 x 388 1
061127 B 1” 4,8 122 x 397 1
061128 C Cartuccia di ricambio 1
061129 D Chiave per vaso 1
32 www.ferrariwelcome.it
