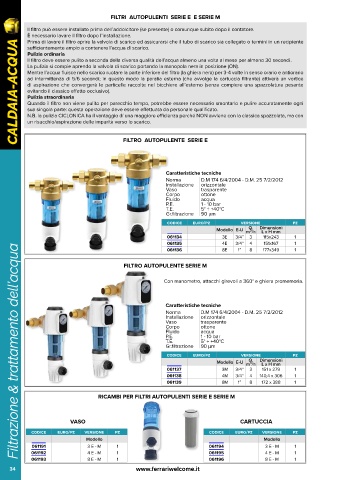

FILTRI AUTOPULENTI SERIE E E SERIE M

Il filtro può essere installato prima dell’addolcitore (se presente) o comunque subito dopo il contatore.
È necessario lavare il filtro dopo l’installazione.
Prima di lavare il filtro aprire la valvola di scarico ed assicurarsi che il tubo di scarico sia collegato o termini in un recipiente
CALDAIA-ACQUA
sufficientemente ampio a contenere l’acqua di scarico.
Pulizia ordinaria
Il filtro deve essere pulito a seconda della diversa qualità dell’acqua almeno una volta al mese per almeno 30 secondi.
La pulizia si compie aprendo la valvola di scarico portando la manopola nera in posizione (ON).
Mentre l’acqua fluisce nello scarico ruotare la parte inferiore del filtro (la ghiera nera) per 3-4 volte in senso orario e antiorario
ad intermittenza di 5/6 secondi; in questo modo la paratia esterna (che avvolge la cartuccia filtrante) attiverà un vortice
di aspirazione che convergerà le particelle raccolte nel bicchiere all’esterno (senza compiere una spazzolatura pesante
evitando il classico effetto occlusivo).
Pulizia straordinaria
Quando il filtro non viene pulito per parecchio tempo, potrebbe essere necessario smontarlo e pulire accuratamente ogni
sua singola parte: questa operazione deve essere effettuata da personale qualificato.
N.B. la pulizia CICLONICA ha il vantaggio di una maggiore efficienza perché NON avviene con la classica spazzolata, ma con
un risucchio/aspirazione delle impurità verso lo scarico.

FILTRO AUTOPULENTE SERIE E

Caratteristiche tecniche
Norma D.M 174 6/4/2004 - D.M. 25 7/2/2012
Installazione orizzontale
Vaso trasparente
Corpo ottone
Fluido acqua
P.E. 1 - 10 bar
T.E. 5° ÷ +40°C
Gr.filtrazione 90 µm
codice euro/pz versione pz
Q.
Modello E-U m³/h Dimensioni
L x H mm
061134 3E 3/4” 3 115x243 1
061135 4E 3/4” 4 151x167 1
Filtrazione & trattamento dell’acqua
Filtrazione & trattamento dell’acqua
061136 8E 1” 8 177x349 1
FILTRO AUTOPULENTE SERIE M

Con manometro, attacchi girevoli a 360° e ghiera promemoria.

Caratteristiche tecniche
Norma D.M 174 6/4/2004 - D.M. 25 7/2/2012
Installazione orizzontale
Vaso trasparente
Corpo ottone
Fluido acqua
P.E. 1 - 10 bar
T.E. 5° ÷ +40°C
Gr.filtrazione 90 µm
codice euro/pz versione pz
Q.
Modello E-U m³/h Dimensioni
L x H mm
061137 3M 3/4” 3 151 x 279 1
061138 4M 3/4” 4 140,4 x 306 1
061139 8M 1” 8 172 x 388 1

RICAMBI PER FILTRI AUTOPULENTI SERIE E SERIE M

VASO CARTUCCIA
codice euro/pz versione pz codice euro/pz versione pz
Modello Modello
061191 3 E - M 1 061194 3 E - M 1
061192 4 E - M 1 061195 4 E - M 1
061193 8 E - M 1 061196 8 E - M 1
