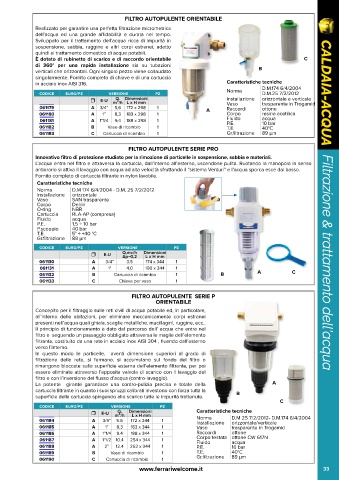

FILTRO AUTOPULENTE ORIENTABILE
Realizzato per garantire una perfetta filtrazione micrometrica
dell’acqua ed una grande affidabilità e durata nel tempo.
Sviluppato per il trattamento dell’acqua ricca di impurità in
sospensione, sabbia, ruggine e altri corpi estranei, adatto
quindi al trattamento domestico di acque potabili.
È dotato di rubinetto di scarico e di raccordo orientabile C
di 360° per una rapida installazione sia su tubazioni
verticali che orizzontali. Ogni singolo pezzo viene collaudato B
singolarmente. Fornito completo di chiave e di una cartuccia
in acciaio inox AISI 316. Caratteristiche tecniche
Norma D.M.174 6/4/2004
codice euro/pz versione pz D.M.25 7/2/2012 CALDAIA-ACQUA
Q.
Dimensioni
 E-U m³/h L x H mm Installazione orizzontale e verticale
Vaso
trasparente in Trogamid
061179 A 3/4” 5,6 172 x 298 1 A Raccordi ottone
061180 A 1” 8,3 183 x 298 1 Corpo resina acetilica
061181 A 1”1/4 9,4 188 x 298 1 Fluido acqua
10 bar
P.E.
061182 B Vaso di ricambio 1 T.E. 40°C
061183 C Cartuccia di ricambio 1 Gr.filtrazione 89 µm
FILTRO AUTOPULENTE SERIE PRO
Innovativo filtro di protezione studiato per la rimozione di particelle in sospensione, sabbia e materiali.
L’acqua entra nel filtro e attraversa la cartuccia, dall’interno all’esterno, uscendone pulita. Ruotando la manopola in senso
antiorario si attiva il lavaggio con acqua ad alta velocità sfruttando il “sistema Venturi” e l’acqua sporca esce dal basso.
Fornito completo di cartuccia filtrante in nylon lavabile.
Caratteristiche tecniche
Norma D.M 174 6/4/2004 - D.M. 25 7/2/2012
Installazione orizzontale
Vaso SAN trasparente
Corpo Delrin
O-ring NBR
Cartuccia RLA-AP (compresa)
Fluido acqua
P.E. 1,5 ÷ 10 bar
P.scoppio 40 bar
T.E. 5° ÷ +40 °C
Gr.filtrazione 89 µm

codice euro/pz versione pz
 E-U Q.mc/h Dimensioni
∆p=0,2
L x H mm
061130 A 3/4” 3,5 174 x 344 1 Filtrazione & trattamento dell’acqua
061131 A 1" 4,0 190 x 344 1
061132 B Cartuccia di ricambio 1 B A C
061133 C Chiave per vaso 1

FILTRO AUTOPULENTE SERIE P
ORIENTABILE
Concepito per il filtraggio sulle reti civili di acqua potabile ed, in particolare,
all’interno delle abitazioni, per eliminare meccanicamente corpi estranei
presenti nell’acqua quali ghiaia, scaglie metalliche, mucillagini, ruggine, ecc..
Il principio di funzionamento è dato dal percorso dell’ acqua che entra nel
filtro e seguendo un passaggio obbligato attraversa le maglie dell’elemento
filtrante, costituito da una rete in acciaio inox AISI 304 , fluendo dall’esterno
verso l’interno.
In questo modo le particelle, aventi dimensione superiori al grado di
filtrazione della rete, si fermano, si accumulano sul fondo del filtro o
rimangono bloccate sulla superficie esterna dell’elemento filtrante, per poi
essere eliminate attraverso l’apposita valvola di scarico con il lavaggio del
Filtrazione & trattamento dell’acqua
filtro e con l’inversione del flusso d’acqua (contro-lavaggio).
La potente girante garantisce una contro-pulizia precisa e totale della A
cartuccia filtrante in quanto i suoi spruzzi calibrati investono con forza tutta la B
superficie della cartuccia spingendo allo scarico tutte le impurità trattenute.
C
codice euro/pz versione pz
Q.
 E-U m³/h Dimensioni Caratteristiche tecniche
L x H mm
061184 A 3/4” 5.6 172 x 344 1 Norma D.M 25 7/2/2012- D.M.174 6/4/2004
Installazione
orizzontale/verticale
061185 A 1” 8.3 183 x 344 1 Vaso trasparente in Trogamid
061186 A 1”1/4 9.4 188 x 344 1 Raccordi ottone
061187 A 1”1/2 10.4 254 x 344 1 Corpo testata ottone CW 617N
acqua
Fluido
061188 A 2” 12.4 262 x 344 1 P.E. 16 bar
061189 B Vaso di ricambio 1 T.E. 40°C
061190 C Cartuccia di ricambio 1 Gr.filtrazione 89 µm
