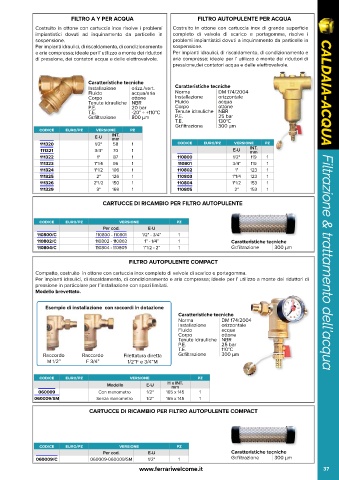

Page 36 - FERRARI - CALDAIA

FILTRO A Y PER ACQUA FILTRO AUTOPULENTE PER ACQUA
Costruito in ottone con cartuccia inox risolve i problemi Costruito in ottone con cartuccia inox di grande superficie
impiantistici dovuti ad inquinamento da particelle in completo di valvola di scarico e portagomma, risolve i
sospensione. problemi impiantistici dovuti a inquinamento da particelle in
Per impianti idraulici, di riscaldamento, di condizionamento sospensione.
e aria compressa; ideale per l’ utilizzo a monte dei riduttori Per impianti idraulici, di riscaldamento, di condizionamento e
di pressione, dei contatori acqua e delle elettrovalvole. aria compressa; ideale per l’ utilizzo a monte dei riduttori di
pressione,dei contatori acqua e delle elettrovalvole.

Caratteristiche tecniche
Installazione orizz./vert. Caratteristiche tecniche
Fluido acqua/aria Norma DM 174/2004 CALDAIA-ACQUA
Corpo ottone Installazione orizzontale
Tenute idrauliche NBR Fluido acqua
P.E. 20 bar Corpo ottone
T.E. -20° ÷ +110°C Tenute idrauliche NBR
Gr.filtrazione 800 µm P.E. 25 bar
T.E. 130°C
Gr.filtrazione 300 µm
codice euro/pz versione pz
E-U INT.
mm
111320 1/2" 58 1 codice euro/pz versione pz
111321 3/4" 70 1 E-U INT.
mm
111322 1" 87 1 110800 1/2" 119 1
111323 1"1/4 96 1 110801 3/4" 119 1
111324 1"1/2 106 1 110802 1" 123 1
111325 2" 126 1 110803 1"1/4 123 1
111326 2"1/2 150 1 110804 1"1/2 153 1
111329 3" 169 1 110805 2" 153 1

CARTUCCE DI RICAMBIO PER FILTRO AUTOPULENTE

codice euro/pz versione pz
Per cod. E-U
110800/C 110800 - 110801 1/2" - 3/4” 1
110802/C 110802 - 110803 1” - 1/4” 1 Caratteristiche tecniche
110804/C 110804 - 110805 1”1/2 - 2” 1 Gr.filtrazione 300 µm
FILTRO AUTOPULENTE COMPACT Filtrazione & trattamento dell’acqua

Compatto, costruito in ottone con cartuccia inox completo di valvola di scarico e portagomma.
Per impianti idraulici, di riscaldamento, di condizionamento e aria compressa; ideale per l’ utilizzo a monte dei riduttori di
pressione in particolare per l’installazione con spazi limitati.
Modello brevettato.

Esempio di installazione con raccordi in dotazione
Caratteristiche tecniche
Norma DM 174/2004
Installazione orizzontale
Fluido acqua
Corpo ottone
Tenute idrauliche NBR
P.E. 25 bar
T.E. 110°C
Raccordo Raccordo Filettatura diretta Gr.filtrazione 300 µm
M 1/2” F 3/4” 1/2”F e 3/4”M

Filtrazione & trattamento dell’acqua
codice euro/pz versione pz
Modello E-U H x INT.
mm
060009 Con manometro 1/2" 165 x 145 1
060009/SM Senza manometro 1/2” 165 x 145 1
CARTUCCE DI RICAMBIO PER FILTRO AUTOPULENTE COMPACT

codice euro/pz versione pz
Per cod. E-U Caratteristiche tecniche
060009/C 060009-060009/SM 1/2" 1 Gr.filtrazione 300 µm
www.ferrariwelcome.it 37
