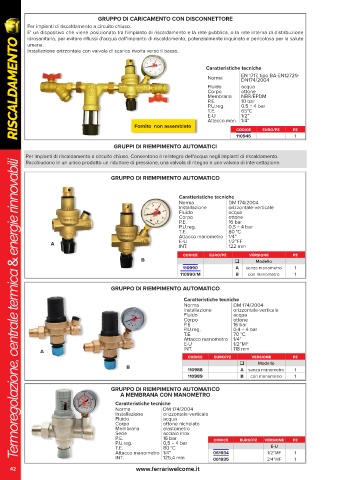

Page 42 - FERRARI - RISCALDAMENTO

GRUPPO DI CARICAMENTO CON DISCONNETTORE
Per impianti di riscaldamento a circuito chiuso.
E' un dispositivo che viene posizionato tra l'impianto di riscaldamento e la rete pubblica, o la rete interna di distribuzione
idrosanitaria, per evitare riflussi d'acqua dall'impianto di riscaldamento, potenzialmente inquinata e pericolosa per la salute
RISCALDAMENTO
umana.
Installazione orizzontale con valvola di scarico rivolta verso il basso.

Caratteristiche tecniche
Norma EN 1717, tipo BA-EN12729-
DN174/2004
Fluido acqua
Corpo ottone
Membrana NBR/EPDM
P.E. 10 bar
P.U.reg. 0,5 ÷ 4 bar
T.E. 65°C
E-U 1/2”
Attacco man. 1/4”
Fornito non assemblato
codice euro/pz pz
110946 1
GRUPPI DI RIEMPIMENTO AUTOMATICI
Per impianti di riscaldamento a circuito chiuso. Consentono il reintegro dell'acqua negli impianti di riscaldamento.
ermoregolazione, centrale termica & energie rinnovabili
ermoregolazione, centrale termica & energie rinnovabili
Racchiudono in un unico prodotto un riduttore di pressione, una valvola di ritegno e una valvola di intercettazione.
GRUPPO DI RIEMPIMENTO AUTOMATICO

Caratteristiche tecniche
Norma DM 174/2004
Installazione orizzontale-verticale
Fluido acqua
Corpo ottone
P.E. 16 bar
P.U.reg. 0,5 ÷ 4 bar
T.E. 80 °C
Attacco manometro 1/4”
A E-U 1/2”FF
122 mm
INT.
codice euro/pz versione pz
B  Modello
110990 A senza manometro 1
110990/M B con manometro 1

GRUPPO DI RIEMPIMENTO AUTOMATICO

Caratteristiche tecniche
Norma DM 174/2004
Installazione orizzontale-verticale
Fluido acqua
Corpo ottone
P.E 16 bar
P.U.reg. 0,4 ÷ 4 bar
T.E. 70 °C
Attacco manometro 1/4”
E-U 1/2”MF
A INT. 118 mm
codice euro/pz versione pz
 Modello
B 110988 A senza manometro 1
110989 B con manometro 1
GRUPPO DI RIEMPIMENTO AUTOMATICO
A MEMBRANA CON MANOMETRO
Caratteristiche tecniche
Norma DM 174/2004
Installazione orizzontale-verticale
Fluido acqua
Corpo ottone nichelato
Membrana elastometro
Sede acciaio inox
P.E. 16 bar codice euro/pz versione pz
P.U.reg. 0,5 ÷ 4 bar
T.E. 80 °C E-U
1/2”MF
T T Attacco manometro 1/4” 061934 3/4”MF 1 1
125,4 mm
INT.
061935
42 www.ferrariwelcome.it
