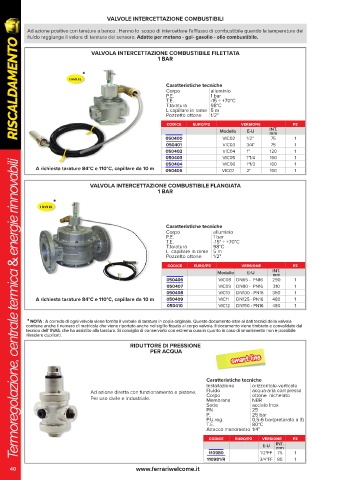

Page 40 - FERRARI - RISCALDAMENTO
P. 40
VALVOLE INTERCETTAZIONE COMBUSTIBILI
Ad azione positiva con taratura a banco . Hanno lo scopo di intercettare l'afflusso di combustibile quando la temperatura del
fluido raggiunge il valore di taratura del sensore. Adatte per metano - gpl- gasolio - olio combustibile.
RISCALDAMENTO
VALVOLA INTERCETTAZIONE COMBUSTIBILE FILETTATA
1 BAR
*
Caratteristiche tecniche
Corpo alluminio
P.E. 1 bar
T.E. -15 ÷ +70°C
T.taratura 98°C
L capillare in rame 5 m
Pozzetto ottone 1/2"
codice euro/pz versione pz
Modello E-U INT.
mm
050400 VIC02 1/2" 75 1
050401 VIC03 3/4" 75 1
050402 VIC04 1" 120 1
050403 VIC05 1"1/4 160 1
ermoregolazione, centrale termica & energie rinnovabili
ermoregolazione, centrale termica & energie rinnovabili
050404 VIC06 1"1/2 160 1
A richiesta tarature 84°C e 110°C, capillare da 10 m 050405 VIC07 2" 160 1
VALVOLA INTERCETTAZIONE COMBUSTIBILE FLANGIATA
1 BAR
*
Caratteristiche tecniche
Corpo alluminio
P.E. 1 bar
T.E. -15° ÷ +70°C
T.taratura 98°C
L capillare in rame 5 m
Pozzetto ottone 1/2"
codice euro/pz versione pz
Modello E-U INT.
mm
050406 VIC08 DN65 - PN16 290 1
050407 VIC09 DN80 - PN16 310 1
050408 VIC10 DN100 - PN16 350 1
A richiesta tarature 84°C e 110°C, capillare da 10 m 050409 VIC11 DN125 - PN16 480 1
050410 VIC12 DN150 - PN16 480 1
* NOTA : A corredo di ogni valvola viene fornito il verbale di taratura in copia originale. Questo documento oltre ai dati tecnici della valvola
contiene anche il numero di matricola che viene riportato anche nel sigillo fissato al corpo valvola. Il documento viene timbrato e convalidato dal
tecnico dell’ INAIL che ha assistito alla taratura. Si consiglia di conservarlo con estrema cura in quanto in caso di smarrimento non è possibile
rilasciare duplicati.
RIDUTTORE DI PRESSIONE
PER ACQUA
smart line
smart line
Caratteristiche tecniche
Installazione orizzontale-verticale
Ad azione diretta con funzionamento a pistone. Fluido acqua-aria compressa
Corpo
ottone nichelato
Per uso civile e industriale. Membrana NBR
Sede acciaio Inox
PN 25
P.. 25 bar
P.U.reg. 0,5-6 bar(pretarato a 3)
T.E. 80°C
Attacco manometro 1/4"
codice euro/pz versione pz
E-U INT.
mm
75
1/2"FF
110980
T T 110981/R 3/4"FF 85 1 1
40 www.ferrariwelcome.it
