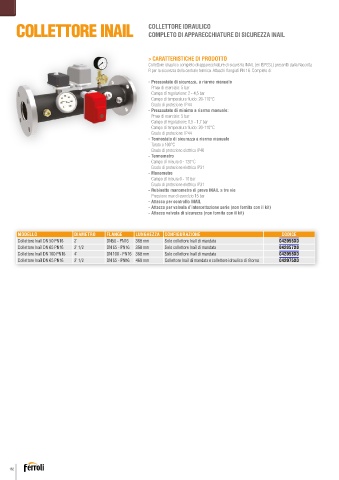

Page 162 - FERROLI - CATALOGO GENNAIO 2024
P. 162
COLLETTORE INAIL COLLETTORE IDRAULICO
COMPLETO DI APPARECCHIATURE DI SICUREZZA INAIL
> CARATTERISTICHE DI PRODOTTO
Collettore idraulico completo di apparecchiature di sicurezza INAIL (ex ISPESL) prescritti dalla Raccolta
R per la sicurezza della centrale termica. Attacchi flangiati PN 16. Completo di:
- Pressostato di sicurezza, a riarmo manuale
Pmax di esercizio: 5 bar
Campo di regolazione: 2 - 4,5 bar
Campo di temperatura fluido: 20-110°C
Grado di protezione: IP44
- Pressostato di minima a riarmo manuale:
Pmax di esercizio: 5 bar
Campo di regolazione: 0,5 - 1,7 bar
Campo di temperatura fluido: 20-110°C
Grado di protezione: IP44
- Termostato di sicurezza a riarmo manuale
Tarato a 100°C
Grado di protezione elettrica IP40
- Termometro
Campo di misura 0 - 120°C
Grado di protezione elettrica IP31
- Manometro
Campo di misura 0 - 10 bar
Grado di protezione elettrica IP31
- Rubinetto manometro di prova INAIL a tre vie
Pressione max di esercizio 15 bar
- Attacco per controllo INAIL
- Attacco per valvola d’intercettazione serie (non fornita con il kit)
- Attacco valvola di sicurezza (non fornita con il kit)
MODELLO DIAMETRO FLANGE LUNGHEZZA CONFIGURAZIONE CODICE
Collettore Inail DN 50 PN16 2' DN50 - PN16 368 mm Solo collettore Inail di mandata 042056X0
Collettore Inail DN 65 PN16 2' 1/2 DN 65 - PN16 368 mm Solo collettore Inail di mandata 042057X0
Collettore Inail DN 100 PN16 4' DN 100 - PN16 368 mm Solo collettore Inail di mandata 042058X0
Collettore Inail DN 65 PN16 2' 1/2 DN 65 - PN16 460 mm Collettore Inail di mandata e collettore idraulico di ritorno 042075X0
162
