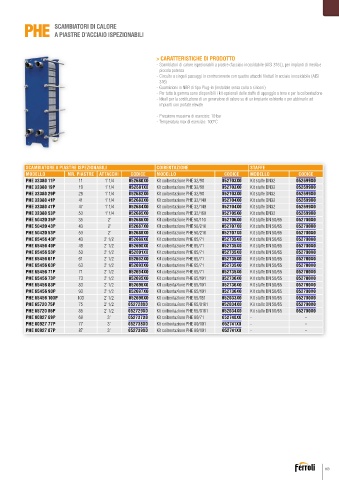

Page 163 - FERROLI - CATALOGO GENNAIO 2024
P. 163
SCAMBIATORI DI CALORE
PHE A PIASTRE D’ACCIAIO ISPEZIONABILI
> CARATTERISTICHE DI PRODOTTO
- Scambiatori di calore ispezionabili a piastre d’acciaio inossidabile (AISI 316L), per impianti di media e
piccola potenza
- Circuito a singoli passaggi in controcorrente con quattro attacchi filettati in acciaio inossidabile (AISI
316)
- Guarnizioni in NBR di tipo Plug-in (installate senza colla o siliconi)
- Per tutta la gamma sono disponibili i kit opzionali delle staffe di appoggio a terra e per la coibentazione
- Ideali per la sostituzione di un generatore di calore su di un impianto esistente o per abbinarlo ad
impianti con portate elevate
- Pressione massima di esercizio: 10 bar
- Temperatura max di esercizio: 100°C
SCAMBIATORE A PIASTRE ISPEZIONABILI COIBENTAZIONE STAFFE
MODELLO MR. PIASTRE ATTACCHI CODICE MODELLO CODICE MODELLO CODICE
PHE 32380 11P 11 1' 1/4 052680X0 Kit coibentazione PHE 32/90 052703X0 Kit staffe DN32 052699X0
PHE 32380 19P 19 1' 1/4 052681X0 Kit coibentazione PHE 32/90 052703X0 Kit staffe DN32 052699X0
PHE 32380 29P 29 1' 1/4 052682X0 Kit coibentazione PHE 32/90 052703X0 Kit staffe DN32 052699X0
PHE 32380 41P 41 1' 1/4 052683X0 Kit coibentazione PHE 32/140 052704X0 Kit staffe DN32 052699X0
PHE 32380 47P 47 1' 1/4 052684X0 Kit coibentazione PHE 32/140 052704X0 Kit staffe DN32 052699X0
PHE 32380 53P 53 1' 1/4 052685X0 Kit coibentazione PHE 32/160 052705X0 Kit staffe DN32 052699X0
PHE 50420 35P 35 2' 052686X0 Kit coibentazione PHE 50/110 052706X0 Kit staffe DN 50/65 052700X0
PHE 50420 43P 43 2' 052687X0 Kit coibentazione PHE 50/210 052707X0 Kit staffe DN 50/65 052700X0
PHE 50420 53P 53 2' 052688X0 Kit coibentazione PHE 50/210 052707X0 Kit staffe DN 50/65 052700X0
PHE 65456 43P 43 2' 1/2 052689X0 Kit coibentazione PHE 65/71 052735X0 Kit staffe DN 50/65 052700X0
PHE 65456 49P 49 2' 1/2 052690X0 Kit coibentazione PHE 65/71 052735X0 Kit staffe DN 50/65 052700X0
PHE 65456 53P 53 2' 1/2 052691X0 Kit coibentazione PHE 65/71 052735X0 Kit staffe DN 50/65 052700X0
PHE 65456 61P 61 2' 1/2 052692X0 Kit coibentazione PHE 65/71 052735X0 Kit staffe DN 50/65 052700X0
PHE 65456 63P 63 2' 1/2 052693X0 Kit coibentazione PHE 65/71 052735X0 Kit staffe DN 50/65 052700X0
PHE 65456 71P 71 2' 1/2 052694X0 Kit coibentazione PHE 65/71 052735X0 Kit staffe DN 50/65 052700X0
PHE 65456 73P 73 2' 1/2 052695X0 Kit coibentazione PHE 65/101 052736X0 Kit staffe DN 50/65 052700X0
PHE 65456 83P 83 2' 1/2 052696X0 Kit coibentazione PHE 65/101 052736X0 Kit staffe DN 50/65 052700X0
PHE 65456 93P 93 2' 1/2 052697X0 Kit coibentazione PHE 65/101 052736X0 Kit staffe DN 50/65 052700X0
PHE 65456 103P 103 2' 1/2 052698X0 Kit coibentazione PHE 65/151 052033X0 Kit staffe DN 50/65 052700X0
PHE 65720 75P 75 2' 1/2 052728X0 Kit coibentazione PHE 65/0101 052034X0 Kit staffe DN 50/65 052700X0
PHE 65720 85P 85 2' 1/2 052729X0 Kit coibentazione PHE 65/0101 052034X0 Kit staffe DN 50/65 052700X0
PHE 80927 69P 69 3' 052737X0 Kit coibentazione PHE 80/71 052740X0 - -
PHE 80927 77P 77 3' 052738X0 Kit coibentazione PHE 80/101 052741X0 - -
PHE 80927 87P 87 3' 052739X0 Kit coibentazione PHE 80/101 052741X0 - -
163
