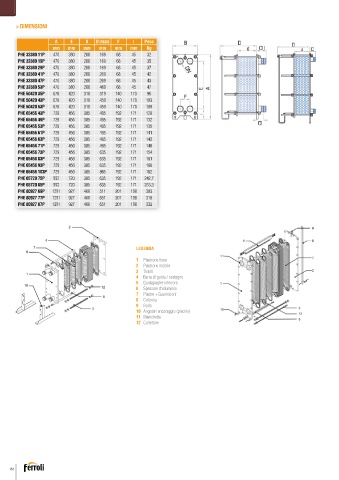

Page 164 - FERROLI - CATALOGO GENNAIO 2024
P. 164
> DIMENSIONI
A E B D (max) F I Peso
mm mm mm mm mm mm Kg
PHE 32380 11P 470 380 200 169 68 45 32
PHE 32380 19P 470 380 200 169 68 45 35
PHE 32380 29P 470 380 200 169 68 45 37
PHE 32380 41P 470 380 200 269 68 45 42
PHE 32380 47P 470 380 200 269 68 45 43
PHE 32380 53P 470 380 200 469 68 45 47
PHE 50420 35P 678 420 310 319 140 170 96
PHE 50420 43P 678 420 310 459 140 170 103
PHE 50420 53P 678 420 310 459 140 170 109
PHE 65456 43P 729 456 385 495 192 171 128
PHE 65456 49P 729 456 385 495 192 171 132
PHE 65456 53P 729 456 385 495 192 171 135
PHE 65456 61P 729 456 385 495 192 171 141
PHE 65456 63P 729 456 385 495 192 171 142
PHE 65456 71P 729 456 385 495 192 171 148
PHE 65456 73P 729 456 385 635 192 171 154
PHE 65456 83P 729 456 385 635 192 171 161
PHE 65456 93P 729 456 385 635 192 171 168
PHE 65456 103P 729 456 385 865 192 171 182
PHE 65720 75P 992 720 385 635 192 171 242,7
PHE 65720 85P 992 720 385 635 192 171 253,3
PHE 80927 69P 1291 927 400 511 201 198 303
PHE 80927 77P 1291 927 400 651 201 198 319
PHE 80927 87P 1291 927 400 651 201 198 332
LEGENDA
1 Piastrone fisso
2 Piastrone mobile
3 Tiranti
4 Barra di guida / sostegno
5 Guidapiastre inferiore
6 Spessore d’alluminio
7 Piastre + Guarnizioni
8 Colonna
9 Rullo
10 Angolari ancoraggio (piedini)
11 Manichette
12 Collettore
164
