Page 254 - FERROLI - CATALOGO GENNAIO 2024
P. 254

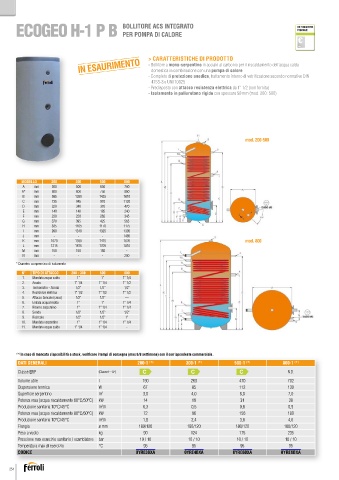

BOLLITORE ACS INTEGRATO
ECOGEO H-1 P B PER POMPA DI CALORE
€
IN ESAURIMENTO > CARATTERISTICHE DI PRODOTTO
- Bollitore a mono-serpentino in acciaio al carbonio per il riscaldamento dell’acqua calda
domestica in combinazione con una pompa di calore
- Completo di protezione anodica, trattamento interno di vetrificazione secondo normative DIN
4753-3 e UNI 10025
- Predisposto con attacco resistenza elettrica da 1’’ 1/2 (non fornita)
- Isolamento in poliuretano rigido con spessore 50 mm (mod. 200÷500)
mod. 200-500
MODELLO 200 300 500 800
A mm 500 500 650 790
A* mm 600 600 750 890
B mm 995 1390 1425 1610
C mm 735 945 970 1120
D mm 320 340 370 470
E mm 140 140 185 240
F mm 220 220 265 345
G mm 370 395 425 565
H mm 835 1165 1170 1175
I mm 990 1310 1325 1305
J mm - - - 1485
K mm 1070 1390 1415 1620 mod. 800
L mm 1215 1615 1705 1810
M mm 150 150 150 -
N mm - - - 200
* Diametro comprensivo di isolamento
N° TIPO DI ATTACCO 200 - 300 500 800
1. Mandata acqua calda 1” 1” 1” 1/4
2. Anodo 1” 1/4 1” 1/4 1” 1/2
3. Termometro - Sonda 1/2” 1/2” 1/2”
4. Resistenza elettrica 1” 1/2 1” 1/2 1” 1/2
5. Attacco bancale (cieco) 1/2” 1/2” —
6. Entrata acqua fredda 1” 1” 1” 1/4
7. Ritorno serpentino 1” 1” 1/4 1” 1/4
8. Sonda 1/2” 1/2” 1/2”
9. Ricircolo 1/2” 1/2” 1”
10. Mandata serpentino 1” 1” 1/4 1” 1/4
11. Mandata acqua calda 1” 1/4 1” 1/4 -
( ) * In caso di mancata disponibilità a stock, verificare i tempi di consegna (max 6/8 settimane) con il corrispondente commerciale.
DATI GENERALI 200-1 * 300-1 * 500-1 * 800-1 *
( )
( )
( )
( )
Classe ERP (Classe F - A + ) C C C N.D.
Volume utile l 190 263 470 702
Dispersione termica W 67 85 112 130
Superficie serpentino m 2 3,0 4,0 6,0 7,0
Potenza resa (acqua riscaldamento 60°C/50°C) kW 14 19 31 38
Produzione sanitaria 10°C/45°C m /h 0,3 0,5 0,8 0,9
3
Potenza resa (acqua riscaldamento 80°C/60°C) kW 72 96 156 189
Produzione sanitaria 10°C/45°C m /h 1,8 2,4 3,8 4,6
3
Flangia ø mm 180/120 180/120 180/120 180/120
Peso a vuoto kg 90 124 175 235
Pressione max esercizio sanitario / scambiatore bar 10 / 10 10 / 10 10 / 10 10 / 10
Temperatura max di esercizio °C 95 95 95 95
CODICE 0YRE3BXA 0YRE4BXA 0YRE6BXA 0YRE8BXA
254
