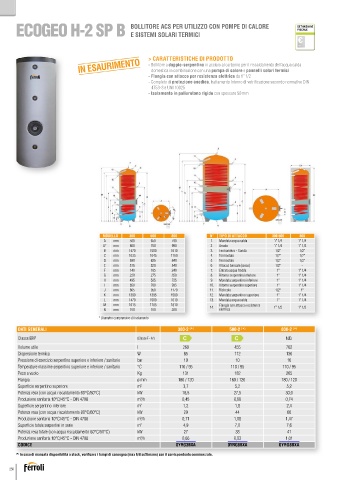

Page 256 - FERROLI - CATALOGO GENNAIO 2024
P. 256
BOLLITORE ACS PER UTILIZZO CON POMPE DI CALORE
ECOGEO H-2 SP B E SISTEMI SOLARI TERMICI
€
IN ESAURIMENTO > CARATTERISTICHE DI PRODOTTO
- Bollitore a doppio-serpentino in acciaio al carbonio per il riscaldamento dell’acqua calda
domestica in combinazione con una pompa di calore e pannelli solari termici
- Flangia con attacco per resistenza elettrica da 1’’ 1/2
- Completo di protezione anodica, trattamento interno di vetrificazione secondo normative DIN
4753-3 e UNI 10025
- Isolamento in poliuretano rigido con spessore 50 mm
MODELLO 300 500 800 N° TIPO DI ATTACCO 300-500 800
A mm 500 650 790 1. Mandata acqua calda 1” 1/4 1” 1/4
A* mm 600 750 990 2. Anodo 1” 1/4 1” 1/2
B mm 1470 1500 1610 3. Termometro - Sonda 1/2” 1/2”
C mm 1035 1045 1150 4. Termostato 1/2” 1/2”
D mm 590 625 840 5. Termostato 1/2” 1/2”
E mm 315 320 540 6. Attacco bancale (cieco) 1/2” -
F mm 140 185 240 7. Entrata acqua fredda 1” 1” 1/4
G mm 220 275 350 8. Ritorno serpentino inferiore 1” 1” 1/4
H mm 495 525 725 9. Mandata serpentino inferiore 1” 1” 1/4
I mm 650 700 935 10. Ritorno serpentino superiore 1” 1” 1/4
J mm 865 950 1170 11. Ricircolo 1/2” 1”
K mm 1390 1395 1500 12. Mandata serpentino superiore 1” 1” 1/4
L mm 1470 1500 1610 13. Mandata acqua calda 1” 1” 1/4
M mm 1615 1705 1810 14. Flangia con attacco resistenza 1” 1/2 1” 1/2
N mm 150 150 200 elettrica
* Diametro comprensivo di isolamento
DATI GENERALI 300-2 * 500-2 * 800-2 *
( )
( )
( )
Classe ERP (Classe F - A + ) C C N.D.
Volume utile l 260 455 702
Dispersione termica W 85 112 130
Pressione di esercizio serpentino superiore e inferiore / sanitario bar 10 10 10
Temperature massime serpentino superiore e inferiore / sanitario °C 110 / 95 110 / 95 110 / 95
Peso a vuoto Kg 131 182 265
Flangia ø mm 180 / 120 180 / 120 180 / 120
Superficie serpentino superiore m 2 3,7 5,2 5,2
Potenza resa (con acqua riscaldamento 60°C/50°C) kW 18,5 27,5 30,0
Produzione sanitaria 10°C/45°C - DIN 4708 m /h 0,45 0,68 0,74
3
Superficie serpentino inferiore m 2 1,2 1,8 2,4
Potenza resa (con acqua riscaldamento 80°C/60°C) kW 29 44 60
Produzione sanitaria 10°C/45°C - DIN 4708 m /h 0,71 1,08 1,47
3
Superficie totale serpentini in serie m 2 4,9 7,0 7,6
Potenza resa totale (con acqua riscaldamento 60°C/50°C) kW 27 38 41
3
Produzione sanitaria 10°C/45°C - DIN 4708 m /h 0,66 0,93 1,01
CODICE 0YRG3BXA 0YRG6BXA 0YRG8BXA
* In caso di mancata disponibilità a stock, verificare i tempi di consegna (max 6/8 settimane) con il corrispondente commerciale.
( )
