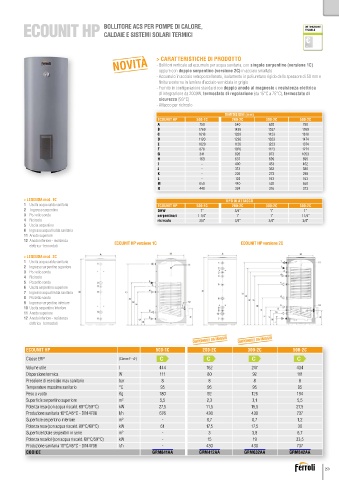

Page 259 - FERROLI - CATALOGO GENNAIO 2024
P. 259
BOLLITORE ACS PER POMPE DI CALORE,
ECOUNIT HP CALDAIE E SISTEMI SOLARI TERMICI
€
NOVITÀ > CARATTERISTICHE DI PRODOTTO
- Bollitori verticale ad accumulo per acqua sanitaria, con singolo serpentino (versione 1C)
oppure con doppio serpentino (versione 2C) in acciaio smaltato
- Accumulo in acciaio vetroporcellanato, isolamento in poliuretano rigido dello spessore di 50 mm e
finitura esterna in lamiera d’acciaio verniciata in grigio
- Fornito in configurazione standard con doppio anodo al magnesio e resistenza elettrica
di integrazione da 2000W, termostato di regolazione (da 15°C a 75°C), termostato di
sicurezza (93°C)
- Attacco per ricircolo
DIMENSIONI (mm)
ECOUNIT HP 500-1C 200-2C 300-2C 500-2C
A 750 540 620 750
B 1769 1438 1557 1769
C 1618 1328 1423 1618
D 1120 1226 1323 1474
E 1020 1126 1223 1374
F 878 1026 1123 1274
G 341 826 873 1053
H 163 637 699 695
I - 400 453 462
J - 313 363 380
K - 226 273 298
L - 124 163 163
M 650 440 520 650
N 448 324 316 373
> LEGENDA mod. 1C TIPO DI ATTACCO
1 Uscita acqua calda sanitaria ECOUNIT HP 500-1C 200-2C 300-2C 500-2C
2 Ingresso serpentino DHW 1” 3/4” 1” 1”
3 Pozzetto sonda serpentino/i 1 1/4” 1” 1” 1 1/4”
4 Ricircolo ricircolo 3/4” 3/4” 3/4” 3/4”
5 Uscita serpentino
6 Ingresso acqua fredda sanitaria
11 Anodo superiore
12 Anodo inferiore - resistenza ECOUNIT HP versione 1C ECOUNIT HP versione 2C
elettrica - termostati
> LEGENDA mod. 2C
1 Uscita acqua calda sanitaria
2 Ingresso serpentino superiore
3 Pozzetto sonda
4 Ricircolo
5 Pozzetto sonda
6 Uscita serpentino superiore
7 Ingresso acqua fredda sanitaria
8 Pozzetto sonda
9 Ingresso serpentino inferiore
10 Uscita serpentino inferiore
11 Anodo superiore
12 Anodo inferiore - resistenza
elettrica - termostati
DISPONIBILE DA MAGGIO DISPONIBILE DA MAGGIO
ECOUNIT HP 500-1C 200-2C 300-2C 500-2C
Classe ERP (Classe F - A + ) C C C C
Volume utile l 444 162 247 434
Dispersione termica W 111 80 92 111
Pressione di esercizio max sanitario bar 8 8 8 8
Temperature massime sanitario °C 95 95 95 95
Peso a vuoto Kg 180 92 126 194
Superficie serpentino superiore m 2 5,5 2,3 3,1 5,5
Potenza resa (con acqua riscald. 60°C/50°C) kW 27,5 11,5 15,5 27,5
Produzione sanitaria 10°C/45°C - DIN 4708 l/h 676 430 430 737
Superficie serpentino inferiore m 2 - 0,7 0,7 1,2
Potenza resa (con acqua riscald. 80°C/60°C) kW 61 17,5 17,5 30
Superficie totale serpentini in serie m 2 - 3 3,8 6,7
Potenza resa tot (con acqua riscald. 60°C/50°C) kW - 15 19 33,5
Produzione sanitaria 10°C/45°C - DIN 4708 l/h - 430 430 737
CODICE GRM841AA GRM412AA GRM632AA GRM842AA
259
