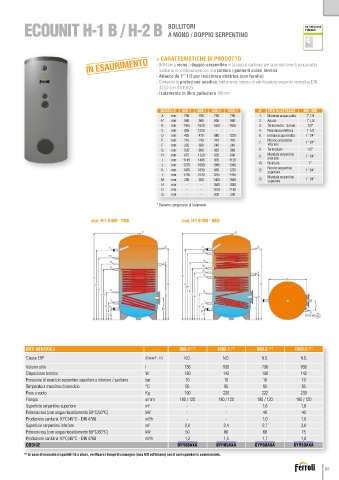

Page 257 - FERROLI - CATALOGO GENNAIO 2024
P. 257
BOLLITORI
ECOUNIT H-1 B / H-2 B A MONO / DOPPIO SERPENTINO
€
IN ESAURIMENTO > CARATTERISTICHE DI PRODOTTO
- Bollitore a mono o doppio-serpentino in acciaio al carbonio per la produzione di acqua calda
sanitaria in combinazione con una caldaia e pannelli solari termici
- Attacco da 1’’ 1/2 per resistenza elettrica (non fornita)
- Completo di protezione anodica, trattamento interno di vetrificazione secondo normative DIN
4753-3 e UNI 10025
- Isolamento in fibra poliestere 100 mm
MODELLO 800-1 1000-1 800-2 1000-2 N° TIPO DI ATTACCO 800-1000
A mm 790 790 790 790 1. Mandata acqua calda 1” 1/4
A* mm 990 990 990 990 2. Anodo 1” 1/2
B mm 1465 1830 1500 1830 3. Termometro - Sonda 1/2”
C mm 935 1220 - - 4. Resistenza elettrica 1’ 1/2
D mm 435 470 980 1220 6. Entrata acqua fredda 1’ 1/4”
E mm 210 240 470 470 7. Ritorno serpentino 1’ 1/4”
F mm 335 380 240 240 inferiore
G mm 535 600 365 380 8. Termostato 1/2”
H mm 875 1120 565 600 9. Mandata serpentino 1’ 1/4”
I mm 1145 1495 905 1120 inferiore
J mm 1275 1660 1085 1345 10. Ricircolo 1”
K mm 1455 1830 995 1235 12. Ritorno serpentino 1’ 1/4”
superiore
L mm 1790 2140 1235 1495
M mm 200 200 1400 1660 13. Mandata serpentino 1’ 1/4”
superiore
N mm - - 1500 1830
O mm - - 1810 2140
Q mm - - 200 200
* Diametro comprensivo di isolamento
mod. H-1 B 800 - 1000 mod. H-2 B 800 - 1000
DATI GENERALI 800-1 * 1000-1 * 800-2 * 1000-2 *
( )
( )
( )
( )
Classe ERP (Classe F - A + ) N.D. N.D. N.D. N.D.
Volume utile l 738 930 738 930
Dispersione termica W 130 142 130 142
Pressione di esercizio serpentino superiore e inferiore / sanitario bar 10 10 10 10
Temperatura massima di esercizio °C 95 95 95 95
Peso a vuoto Kg 190 220 222 239
Flangia ø mm 180 / 120 180 / 120 180 / 120 180 / 120
Superficie serpentino superiore m 2 - - 1,6 1,6
Potenza resa (con acqua riscaldamento 60°C/50°C) kW - - 40 40
3
Produzione sanitaria 10°C/45°C - DIN 4708 m /h - - 1,0 1,0
Superficie serpentino inferiore m 2 2,0 2,4 2,7 3,0
Potenza resa (con acqua riscaldamento 80°C/60°C) kW 50 60 68 75
Produzione sanitaria 10°C/45°C - DIN 4708 m /h 1,2 1,5 1,7 1,8
3
CODICE 0YR08AXA 0YR09AXA 0YR58AXA 0YR59AXA
( ) * In caso di mancata disponibilità a stock, verificare i tempi di consegna (max 6/8 settimane) con il corrispondente commerciale.
257
