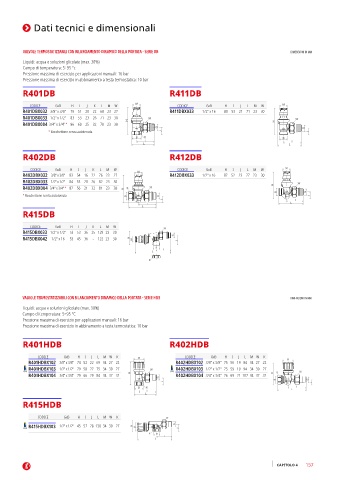

 Dati tecnici e dimensionali

VALVOLE TERMOSTATIZZABILI CON BILANCIAMENTO DINAMICO DELLA PORTATA - SERIE DB DIMENSIONI IN MM
Liquidi: acqua e soluzioni glicolate (max. 30%)
Campo di temperatura: 5÷95 °c
Pressione massima di esercizio per applicazioni manuali: 16 bar
Pressione massima di esercizio in abbinamento a testa termostatica: 10 bar
R401DB R411DB

M M
CODICE GxB H I J K L M W CODICE GxB H I J L M W
R401DBX032 3/8” x 3/8” 79 51 20 22 68 23 27 R411DBX033 1/2” x 16 80 53 21 71 23 30
R401DBX033 1/2” x 1/2” 83 53 23 26 71 23 30 H W W
R401DBX004 3/4” x 3/4” * 86 60 25 32 78 23 38 H
G G
* Bocchettone senza autotenuta J J
B K B
I I
L L
R402DB R412DB

M
CODICE GxB H I J K L M W M CODICE GxB H I J L M W
R402DBX032 3/8” x 3/8” 83 54 16 22 76 23 27 R412DBX033 1/2” x 16 87 52 23 77 23 30
R402DBX033 1/2” x 1/2” 84 53 20 26 82 23 30 W
R402DBX004 3/4” x 3/4” * 87 56 21 32 81 23 38 H K W H
B G
* Bocchettone senza autotenuta B G J
J I
I L
L
R415DB
CODICE GxB H I J K L M W W
R415DBX033 1/2” x 1/2” 53 53 36 25 129 23 30
G
R415DBX042 1/2” x 16 53 45 36 - 122 23 30 H M J
B I
L
K

VALVOLE TERMOSTATIZZABILI CON BILANCIAMENTO DINAMICO DELLA PORTATA - SERIE HDB DIMENSIONI IN MM
Liquidi: acqua e soluzioni glicolate (max. 30%)
Campo di temperatura: 5÷95 °C
Pressione massima di esercizio per applicazioni manuali: 16 bar
Pressione massima di esercizio in abbinamento a testa termostatica: 10 bar

R401HDB R402HDB

CODICE GxB H I J L M W K M CODICE GxB H I J L M W K M
R401HDBX102 3/8” x 3/8” 74 52 22 69 34 27 22 R402HDBX102 3/8” x 3/8” 75 56 19 84 34 27 22
R401HDBX103 1/2” x 1/2” 79 58 27 75 34 30 27 W R402HDBX103 1/2” x 1/2” 75 59 19 94 34 30 27 W
R401HDBX104 3/4” x 3/4” 79 66 29 84 34 37 32 H R402HDBX104 3/4” x 3/4” 76 69 21 107 34 37 32 H K
G
B G
J
J
B K I
I L
L
R415HDB
CODICE GxB H I J L M W K W
R415HDBX103 1/2” x 1/2” 45 57 28 130 34 30 27 H M G J
K B
I
L
