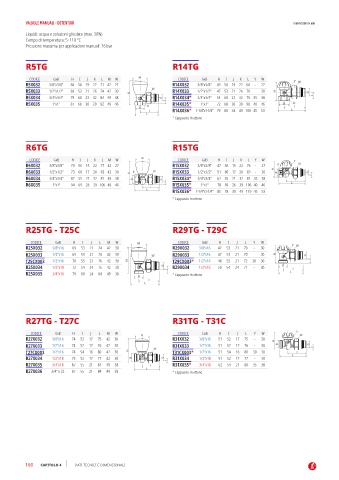

Page 162 - GIACOMINI - LISTINO 2024

VALVOLE MANUALI - DETENTORI DIMENSIONI IN MM

Liquidi: acqua e soluzioni glicolate (max. 30%)
Campo di temperatura: 5÷110 °C
Pressione massima per applicazioni manuali: 16 bar

R5TG R14TG

M
CODICE GxB H I J K L M W CODICE GxB H I J K L Y W
R5X032 3/8”x3/8” 66 50 19 22 71 42 27 R14X032 3/8”x3/8” 43 50 19 22 66 - 27 Y W
R5X033 1/2”x1/2” 69 53 21 26 74 42 30 H W R14X033 1/2”x1/2” 47 53 21 26 70 - 30 H G
R5X034 3/4”x3/4” 79 60 23 32 84 49 38 G R14X034* 3/4”x3/4” 54 60 23 32 79 35 38 J
R5X035 1”x1” 87 68 30 39 92 49 46 K J R14X035* 1”x1” 72 68 30 39 90 40 46 B K
B I
I R14X036* 1-1/4”x1-1/4” 79 80 34 49 108 45 53 L
L
* Cappuccio in ottone

R6TG R15TG

M
CODICE GxB H I J K L M W CODICE GxB H I J K L Y W Y
R6X032 3/8”x3/8” 70 56 15 22 77 42 27 R15X032 3/8”x3/8” 47 56 15 22 76 - 27 K W
R6X033 1/2”x1/2” 73 60 17 26 83 42 30 H K W R15X033 1/2”x1/2” 51 60 17 26 83 - 30 H B G
R6X034 3/4”x3/4” 87 55 21 32 81 49 38 B G R15X034* 3/4”x3/4” 62 55 21 32 81 35 38 I J
R6X035 1”x1” 94 69 26 39 106 49 46 I J R15X035* 1”x1” 78 69 26 39 106 40 46 L
L R15X036* 1-1/4”x1-1/4” 85 78 30 49 119 45 53
* Cappuccio in ottone

R25TG - T25C R29TG - T29C

CODICE GxB H I J L M W M CODICE GxB H I J L Y W
R25X032 3/8”x16 69 53 21 74 42 30 R29X032 3/8”x16 47 53 21 70 - 30 Y W
R25X033 1/2”x16 69 53 21 74 42 30 W R29X033 1/2”x16 47 53 21 70 - 30 H G
T25CX003 1/2”x16 70 55 21 76 42 30 H T29CX003* 1/2”x16 48 55 21 72 30 30 J
R25X034 1/2”x18 72 54 24 75 42 30 G R29X034 1/2”x18 50 54 24 71 - 30 B I
R25X035 3/4”x18 79 60 24 84 49 38 J * Cappuccio in ottone L
B
I
L

R27TG - T27C R31TG - T31C

Y
CODICE GxB H I J L M W M CODICE GxB H I J L Y W W
R27X032 3/8”x16 74 52 17 75 42 30 R31X032 3/8”x16 51 52 17 75 - 30
H
R27X033 1/2”x16 74 52 17 76 42 30 W R31X033 1/2”x16 51 52 17 76 - 30 B G J
T27CX003 1/2”x16 74 54 16 80 42 30 H T31CX003* 1/2”x16 51 54 16 80 30 30 I
R27X034 1/2”x18 73 52 17 77 42 30 B G R31X034 1/2”x18 51 52 17 77 - 30 L
J
R27X035 3/4”x18 87 55 21 81 49 38 I R31X035* 3/4”x18 62 54 21 80 35 38
R27X036 3/4” x 22 87 55 21 84 49 38 L * Cappuccio in ottone

160 CAPITOLO 4 DATI TECNICI E DIMENSIONALI
