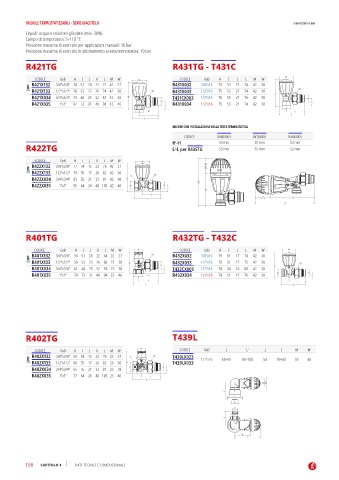

Page 160 - GIACOMINI - LISTINO 2024

VALVOLE TERMOSTATIZZABILI - SERIE GIACOTECH DIMENSIONI IN MM

Liquidi: acqua e soluzioni glicolate (max. 30%)
Campo di temperatura: 5÷110 °C
Pressione massima di esercizio per applicazioni manuali: 16 bar
Pressione massima di esercizio in abbinamento a testa termostatica: 10 bar

R421TG R431TG - T431C

M
CODICE GxB H I J K L M W M CODICE GxB H I J L M W
R421X132 3/8”x3/8” 74 51 20 22 72 42 27 R431X032 3/8”x16 75 53 21 74 42 30
R421X133 1/2”x1/2” 78 53 23 26 74 42 30 W R431X033 1/2”x16 75 53 21 74 42 30 W
R421X034 3/4”x3/4” 79 60 25 32 81 42 38 H T431CX003 1/2”x16 76 55 21 76 42 30 H G
R421X035 1”x1” 97 72 31 40 94 42 46 G J R431X034 1/2”x18 75 53 21 74 42 30 J
B
B K I
I L
L
MISURE CON INSTALLAZIONE DELLA TESTA TERMOSTATICA
CODICE R460X001 R470X001 R468X001
I
R422TG H -H 53 mm 35 mm 52 mm
35 mm
52 mm
L -L per R435TG
53 mm
I
CODICE GxB H I J K L M W M
R422X132 3/8”x3/8” 77 54 15 22 76 42 27 H I -H
R422X133 1/2”x1/2” 79 55 17 26 82 42 30 W
R422X034 3/4”x3/4” 83 55 21 32 81 42 38 H K
R422X035 1”x1” 95 64 26 40 105 42 46 B G H I
J
H
I
L L I -L L
L I

R401TG R432TG - T432C

CODICE GxB H I J K L M W M CODICE GxB H I J L M W M
R401X132 3/8”x3/8” 56 51 20 22 64 23 27 W R432X032 3/8”x16 79 51 17 74 42 30
R401X133 1/2”x1/2” 59 53 23 26 68 23 30 H R432X033 1/2”x16 79 51 17 75 42 30 W
R401X034 3/4”x3/4” 61 60 25 32 78 23 38 G J T432CX003 1/2”x16 78 54 16 80 42 30 H
R401X035 1”x1” 78 72 31 40 94 23 46 B K R432X034 1/2”x18 79 51 17 76 42 30 B G J
I I
L L

R402TG T439L

M
CODICE GxB H I J K L M W CODICE GxB L L’ J I M M’
R402X132 3/8”x3/8” 59 54 15 22 76 23 27 K W T439LX023
R402X133 1/2”x1/2” 60 55 17 26 82 23 30 H T439LX033 1/2”x16 60÷65 95÷100 54 59÷83 33 49
R402X034 3/4”x3/4” 65 55 21 32 81 23 38 B G J
R402X035 1”x1” 77 64 26 40 105 23 46 I
L
M M’
I
B
G
J

L L’

158 CAPITOLO 4 DATI TECNICI E DIMENSIONALI
