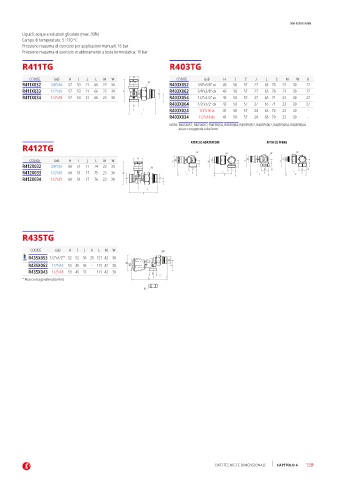

Page 161 - GIACOMINI - LISTINO 2024

DIMENSIONI IN MM

Liquidi: acqua e soluzioni glicolate (max. 30%)
Campo di temperatura: 5÷110 °C
Pressione massima di esercizio per applicazioni manuali: 16 bar
Pressione massima di esercizio in abbinamento a testa termostatica: 10 bar
R411TG R403TG

M
CODICE GxB H I J L M W CODICE GxB H I I’ J L L’ M W K
R411X032 3/8”x16 57 53 21 66 23 30 W R403X052 3/8”x3/8” sx 43 50 57 27 65 70 23 30 27
R411X033 1/2”x16 57 53 21 66 23 30 H R403X062 3/8”x3/8” dx 43 50 57 27 65 70 23 30 27
R411X034 1/2”x18 57 53 21 66 23 30 G J R403X054 1/2”x1/2” sx 43 50 57 27 65 71 23 30 27
R403X064 1/2”x1/2” dx 43 50 57 27 65 71 23 30 27
B
I R403X024 1/2”x18 sx 41 50 57 24 63 70 23 30 -
L
R403X034 1/2”x18 dx 41 50 57 24 63 70 23 30 -
NOTA: R403X052, R403X062, R403X054, R403X064, R403PX052, R403PX062, R403PX054, R403PX064
attacco esagonale tubo ferro

ATTACCO ADATTATORE ATTACCO FERRO
R412TG
W W W W WW WW
M M
CODICE GxB H I J L M W H M H M H G H G H M H H G H G
R412X032 3/8”x16 60 51 17 74 23 30 W J J J J J J J J
R412X033 1/2”x16 60 51 17 75 23 30 H I I L L B B I’ I’ B B I I L L B B K K I’ I’ B B K K
L’ L’
L’ L’
R412X034 1/2”x18 60 51 17 76 23 30 B G
J
I
L

R435TG

CODICE GxB H I J K L M W W
R435X053 1/2”x1/2”* 52 52 36 25 121 42 30
G
R435X062 1/2”x16 53 45 36 - 113 42 30 H M J
R435X043 1/2”x18 53 45 37 - 113 42 30 B
* Attacco esagonale tubo ferro L I
K

DATI TECNICI E DIMENSIONALI CAPITOLO 4 159
