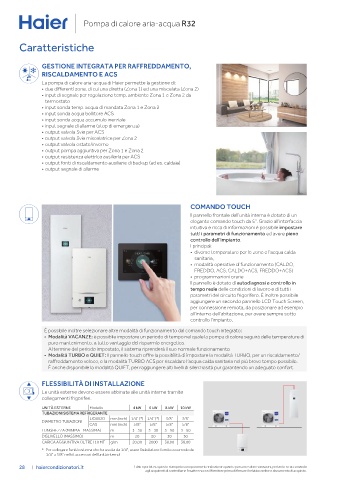

Page 28 - HAIER - CATALOGO RISCALDAMENTO 2025

Pompa di calore aria-acqua R32

Caratteristiche

GESTIONE INTEGRATA PER RAFFREDDAMENTO,
RISCALDAMENTO E ACS
ACS
La pompa di calore aria-acqua di Haier permette la gestione di:
• due differenti zone, di cui una diretta (Zona 1) ed una miscelata (Zona 2)
• input di segnale per regolazione temp. ambiente Zona 1 e Zona 2 da
termostato
• input sonda temp. acqua di mandata Zona 1 e Zona 2
• input sonda acqua bollitore ACS
• input sonda acqua accumulo inerziale
• input segnale di allarme (stop di emergenza)
• output valvola 3vie per ACS
• output valvola 3vie miscelatrice per Zona 2
• output valvola estate/inverno
• output pompa aggiuntiva per Zona 1 e Zona 2
• output resistenza elettrica ausiliaria per ACS
• output fonti di riscaldamento ausiliarie di backup (ad es. caldaia)
• output segnale di allarme

COMANDO TOUCH
Il pannello frontale dell’unità interna è dotato di un
elegante comando touch da 5”. Grazie all’interfaccia
intuitiva e ricca di informazioni è possibile impostare
tutti i parametri di funzionamento ed avere pieno
controllo dell’impianto.
I principali:
• diverse temperature per le zone e l’acqua calda
sanitaria,
• modalità operative di funzionamento (CALDO,
FREDDO, ACS, CALDO+ACS, FREDDO+ACS)
• programmazioni orarie
Il pannello è dotato di autodiagnosi e controllo in
tempo reale delle condizioni di lavoro e di tutti i
parametri del circuito frigorifero. È inoltre possibile
aggiungere un secondo pannello LCD Touch Screen,
per connessione remota, da posizionare ad esempio
all’interno dell’abitazione, per avere sempre sotto
controllo l’impianto.
È possibile inoltre selezionare altre modalità di funzionamento dal comando touch integrato:
• Modalità VACANZE: è possibile impostare un periodo di tempo nel quale la pompa di calore seguirà delle temperature di
puro mantenimento, a tutto vantaggio del risparmio energetico.
Al termine del periodo impostato, il sistema riprenderà il suo normale funzionamento
• Modalità TURBO e QUIET: Il pannello touch offre la possibilità di impostare la modalità TURBO, per un riscaldamento/
raffreddamento veloce, e la modalità TURBO ACS per riscaldare l’acqua calda sanitaria nel più breve tempo possibile.
È anche disponibile la modalità QUIET, per raggiungere alti livelli di silenziosità pur garantendo un adeguato confort.

FLESSIBILITÀ DI INSTALLAZIONE
Le unità esterne devono essere abbinate alle unità interne tramite
collegamenti frigoriferi.
UNITÀ ESTERNE Modello 4 kW 6 kW 8 kW 10 kW
TUBAZIONI SISTEMA REFRIGERANTE
LIQUIDO mm (inch) 1/4” (*) 1/4” (*) 3/8” 3/8”
DIAMETRO TUBAZIONI
GAS mm (inch) 5/8” 5/8” 5/8” 5/8”
LUNGHEZZA (MINIMA - MASSIMA) m 3 - 30 3 - 30 3 - 50 3 - 50
DISLIVELLO (MASSIMO) m 20 20 30 30
CARICA AGGIUNTIVA OLTRE I 10 MT g/m 20,00 2000 38,00 38,00
* Per collegare l'unità esterna che ha uscita da 1/4", usare l'adattatore fornito a corredo da
1/4“ a 3/8” nel kit accessori dell'unità interna!
