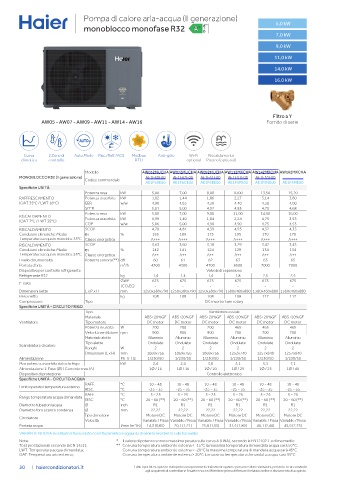

Page 30 - HAIER - CATALOGO RISCALDAMENTO 2025

Pompa di calore aria-acqua (II generazione) 5,0 kW
monoblocco monofase R32 +++ +++
7,0 kW

9,0 kW
11,0 kW
14,0 kW

16,0 kW

Filtro a Y
AW05 - AW07 - AW09 - AW11 - AW14 - AW16 Fornito di serie

ACS
Curva 2 Zone di Auto Mode Risc./Raff./ACS Modbus Anti-gelo Wi-Fi Riscaldamento
climatica controllo RTU optional Piscina (optional)

Modello AW052MUCHA AW072MUCHA AW092MUCHA AW112MXCHA AW142MXCHA AW162MXCHA
MONOBLOCCO R32 (II generazione) AE1F60E00 AE1F62E00 AE1F61E00 AE1F51E00 AE1F53E00
Codice commerciale
AE1F69E00 AE1F6CE00 AE1F6BE00 AE1F5PE00 AE1F5NE00 AE1F5ME00
Specifiche UNITÀ
Potenza resa kW 5,00 7,00 8,00 10.00 13,50 15,20
RAFFRESCAMENTO Potenza assorbita kW 1,02 1,44 1,86 2,27 3,14 3,80
(OAT 35°C / LWT 18°C) EER w/w 4,90 4,85 4,30 4.40 4,30 4,00
SEER 5,01 5,00 4,92 4.85 4,75 4,68
Potenza resa kW 5,00 7,00 9,00 11,00 14,00 16,00
RISCALDAMENTO Potenza assorbita kW 0,99 1,40 1,84 2,24 4,75 3,53
(OAT 7°C / LWT 35°C)
COP w/w 5,06 5,00 4,90 4,90 4,75 4,53
RISCALDAMENTO SCOP 4,70 4,81 4,39 4,95 4,32 4,33
Condizioni climatiche: Media ηs % 185 189 173 195 170 170
Temperatura acqua in mandata: 35°C Classe energetica A+++ A+++ A+++ A+++ A+++ A+++
RISCALDAMENTO SCOP 3,63 3,60 3,18 3,29 3,42 3,43
Condizioni climatiche: Media ηs % 142 141 124 129 134 134
Temperatura acqua in mandata: 55°C Classe energetica A++ A++ A++ A++ A++ A++
Livello di rumorosità Potenza sonora (**) dB 60 61 62 63 65 65
Portata d'aria m³/h 4300 4300 4700 6500 7000 7000
Dispositivo per controllo refrigerante Valvola di espansione
Refrigerante R32 kg 1,4 1,4 1,4 1,8 2,5 2,5
GWP 675 675 675 675 675 675
F-GAS
tCO₂EQ - - - - - -
Dimensioni nette L x P x H mm 1250x380x790 1250x380x790 1250x380x790 1380x460x880 1380x460x880 1380x460x880
Peso netto kg 108 108 108 108 117 117
Compressore Tipo DC inverter twin rotary
Specifiche UNITÀ - CIRCUITO FRIGO
Tipo Ventilatore assiale
Materiale ABS+20%GF ABS+20%GF ABS+20%GF ABS+20%GF ABS+20%GF ABS+20%GF
Ventilatore Tipo motore DC motor DC motor DC motor DC motor DC motor DC motor
Potenza in uscita W 200 200 200 465 465 465
Velocità ventilatore rpm 900 900 900 700 700 700
Materiale alette Alluminio Alluminio Alluminio Alluminio Alluminio Alluminio
Tipo alette Ondulate Ondulate Ondulate Ondulate Ondulate Ondulate
Scambiatore di calore
Ranghi W 2 2 2 2 2 2
Dimensioni (L x H) mm 1069x756 1069x756 1069x756 1252x740 1257x840 1257x840
Alimentazione Ph-V-Hz 1/230/50 1/230/50 1/230/50 1/230/50 1/230/50 1/230/50
Max potenza assorbita dal ciclo frigo kW 2,4 2,4 3,8 5,1 5,1 7,1
Alimentazione 1: Fase (Ø) / Corrente max (A) 1Ø / 16 1Ø / 16 1Ø / 20 1Ø / 25 1Ø / 25 1Ø / 40
Dispositivo di protezione Controllo elettronico
Specifiche UNITÀ - CIRCUITO ACQUA
RAFF. °C 10 ~ 48 10 ~ 48 10 ~ 48 10 ~ 48 10 ~ 48 10 ~ 48
Limiti operativi temperatura esterna
RISC. °C -25 ~ 35 -25 ~ 35 -25 ~ 35 -25 ~ 35 -25 ~ 35 -25 ~ 35
RAFF. °C 5 ~ 25 5 ~ 25 5 ~ 25 5 ~ 25 5 ~ 25 5 ~ 25
Range temperatura acqua di mandata
RISC. °C 20 ~ 60 (**) 20 ~ 60 (**) 20 ~ 60 (**) 20 ~ 60 (**) 20 ~ 60 (**) 20 ~ 60 (**)
Diametro tubazioni acqua Ø inch R1 R1 R1 R1 R1 R1
Diametro foro scarico condensa Ø mm 22,22 22,22 22,22 22,22 22,22 22,22
Tipo di motore Motore DC Motore DC Motore DC Motore DC Motore DC Motore DC
Circolatore
Velocità Variabile / Fissa Variabile / Fissa Variabile / Fissa Variabile / Fissa Variabile / Fissa Variabile / Fissa
Portata acqua l/min (m³/h) 14,3 (0,85) 20,1 (1,21) 25,8 (1,55) 31,5 (1,89) 40,1 (2,40) 45,9 (2,75)
VARIANTE NUOVA (sostituito il flussostato con il flussimetro e aggiunta di serie la resistenza sulla bacinella)
Note: * Il valore di potenza sonora massima pesata sulla curva A (LWA), secondo la EN12102.1 a clima medio
Test prestazionali secondo la EN 14511; ** Con una temperatura ambiente esterna < -15°C la massima temperatura di mandata acqua sarà 50°C.
LWT: Temperatura acqua di mandata; Con una temperatura ambiente esterna < -20°C la massima temperatura di mandata acqua sarà 45°C.
OAT: Temperatura aria esterna; Con una temperatura ambiente esterna > 20°C la massima temperatura di mandata acqua sarà 55°C
30 haiercondizionatori.it I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
