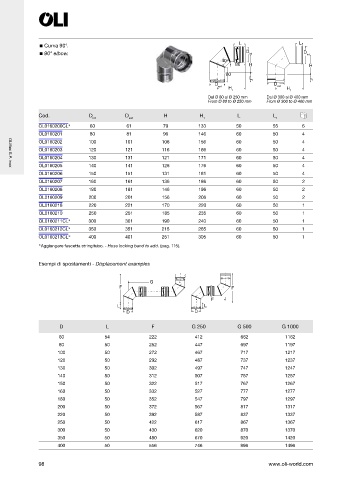

Curva 90°. L L L
90° elbow. D int D int
40
80 H H
80
L L
1 1
D est D est
H
1 H 1
Dal Ø 80 al Ø 250 mm Dal Ø 300 al Ø 400 mm
From Ø 80 to Ø 250 mm From Ø 300 to Ø 400 mm
Cod. D D H H L L
int est 1 1
OL0160200CL  60 61 79 133 50 55 6
OL0160201 80 81 96 146 60 50 4
OL0160202 100 101 106 156 60 50 4
OL0160203 120 121 116 166 60 50 4
OL0160204 130 131 121 171 60 50 4
OL0160205 140 141 126 176 60 50 4
OLI ex S.P. inox
OL0160206 150 151 131 181 60 50 4
OL0160207 160 161 136 186 60 50 2
OL0160208 180 181 146 196 60 50 2
OL0160209 200 201 156 206 60 50 2
OL0160218 220 221 170 220 60 50 1
OL0160210 250 251 185 235 60 50 1
OL0160211CL  300 301 190 240 60 50 1
OL0160212CL  350 351 215 265 60 50 1
OL0160213CL  400 401 251 305 60 50 1
Aggiungere fascetta stringitubo. - Hose locking band to add. (pag. 115).


Esempi di spostamenti - Displacement examples

G
F F

F
L L
D D

D L F G 250 G 500 G 1000
60 54 222 412 662 1162
80 50 252 447 697 1197
100 50 272 467 717 1217
120 50 292 487 737 1237
130 50 302 497 747 1247
140 50 312 507 757 1257
150 50 322 517 767 1267
160 50 332 527 777 1277
180 50 352 547 797 1297
200 50 372 567 817 1317
220 50 392 587 837 1337
250 50 422 617 867 1367
300 50 430 620 870 1370
350 50 480 670 920 1420
400 50 556 746 996 1496

98 www.oli-world.com
