P. 102

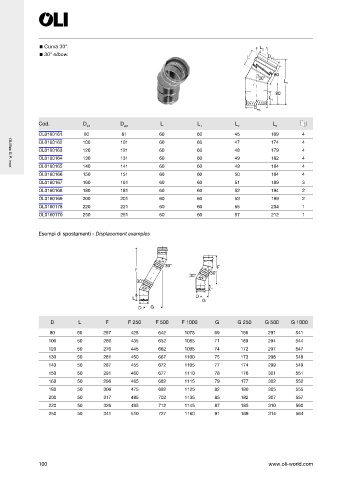

Curva 30°. L 2
30° elbow.
L D int
80
30°
L 3
80
L
1
D
est
Cod. D D L L L L
int est 1 2 3
OL0160161 80 81 60 60 45 169 4
OL0160162 100 101 60 60 47 174 4
OL0160163 120 121 60 60 48 179 4
OL0160164 130 131 60 60 49 182 4
OL0160165 140 141 60 60 49 184 4
OLI ex S.P. inox
OL0160166 150 151 60 60 50 184 4
OL0160167 160 161 60 60 51 189 3
OL0160168 180 181 60 60 52 194 2
OL0160169 200 201 60 60 53 199 2
OL0160178 220 221 60 60 55 204 1
OL0160170 250 251 60 60 57 212 1
Esempi di spostamenti - Displacement examples
30° F
F
30° 30°
30°
L
L D G
D G
D L F F 250 F 500 F 1000 G G 250 G 500 G 1000
80 50 257 425 642 1075 69 166 291 541
100 50 266 435 652 1085 71 169 294 544
120 50 276 445 662 1095 74 172 297 547
130 50 281 450 667 1100 75 173 298 548
140 50 287 455 672 1105 77 174 299 549
150 50 291 460 677 1110 78 176 301 551
160 50 296 465 682 1115 79 177 302 552
180 50 306 475 692 1125 82 180 305 555
200 50 317 485 702 1135 85 182 307 557
220 50 326 495 712 1145 87 185 310 560
250 50 341 510 727 1160 91 189 314 564
