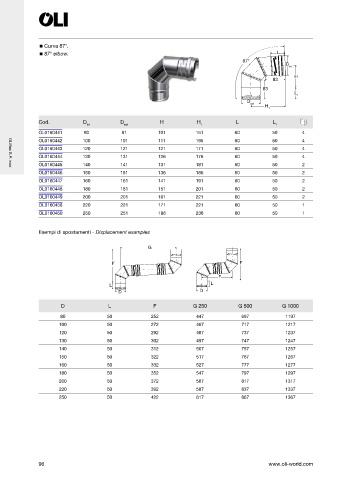

Page 98 - OLI - OLIFLEX

Curva 87°.
87° elbow. L
87°
D
int
H
83
83
L
1
D est
H 1

Cod. D D H H L L
int est 1 1
OL0160441 80 81 101 151 60 50 4
OL0160442 100 101 111 195 60 50 4
OL0160443 120 121 121 171 60 50 4
OL0160444 130 131 126 176 60 50 4
OL0160445 140 141 131 181 60 50 2
OLI ex S.P. inox
OL0160446 150 151 136 186 60 50 2
OL0160447 160 161 141 191 60 50 2
OL0160448 180 181 151 201 60 50 2
OL0160449 200 201 161 221 60 50 2
OL0160458 220 221 171 221 60 50 1
OL0160450 250 251 186 236 60 50 1

Esempi di spostamenti - Displacement examples

G

F F

F
L L
D D

D L F G 250 G 500 G 1000

80 50 252 447 697 1197
100 50 272 467 717 1217
120 50 292 487 737 1237
130 50 302 497 747 1247
140 50 312 507 757 1257
150 50 322 517 767 1267
160 50 332 527 777 1277
180 50 352 547 797 1297
200 50 372 567 817 1317
220 50 392 587 837 1337
250 50 422 617 867 1367
