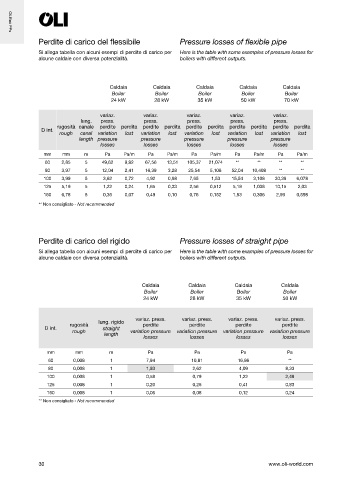

OLI ex PPs
Perdite di carico del essibile Pressure losses of flexible pipe

Si allega tabella con alcuni esempi di perdite di carico per Here is the table with some examples of pressure losses for
alcune caldaie con diversa potenzialità. boilers with different outputs.

Caldaia Caldaia Caldaia Caldaia Caldaia
Boiler Boiler Boiler Boiler Boiler
24 kW 28 kW 35 kW 50 kW 70 kW

variaz. variaz. variaz. variaz. variaz.
lung. press. press. press. press. press.
rugosità canale perdite perdita perdite perdita perdite perdita perdite perdita perdite perdita
D int.
rough canal variation lost variation lost variation lost variation lost variation lost
length pressure pressure pressure pressure pressure
losses losses losses losses losses
mm mm m Pa Pa/m Pa Pa/m Pa Pa/m Pa Pa/m Pa Pa/m
60 2,85 5 49,62 9,92 67,56 13,51 105,37 21,074 ** ** ** **
80 3,97 5 12,04 2,41 16,39 3,28 25,54 5,108 52,04 10,408 ** **
100 3,99 5 3,62 0,72 4,92 0,98 7,65 1,53 15,54 3,108 30,39 6,078
125 5,19 5 1,22 0,24 1,65 0,33 2,56 0,512 5,19 1,038 10,15 2,03
160 6,78 5 0,36 0,07 0,49 0,10 0,76 0,152 1,53 0,306 2,99 0,598
** Non consigliato - Not recommended

Perdite di carico del rigido Pressure losses of straight pipe
Si allega tabella con alcuni esempi di perdite di carico per Here is the table with some examples of pressure losses for
alcune caldaie con diversa potenzialità. boilers with different outputs.

Caldaia Caldaia Caldaia Caldaia
Boiler Boiler Boiler Boiler
24 kW 28 kW 35 kW 50 kW

variaz. press. variaz. press. variaz. press. variaz. press.
lung. rigido
rugosità perdite perdite perdite perdite
D int. straight
rough variation pressure variation pressure variation pressure variation pressure
length
losses losses losses losses
mm mm m Pa Pa Pa Pa
60 0,008 1 7,94 10,81 16,86 **
80 0,008 1 1,93 2,62 4,09 8,33
100 0,008 1 0,58 0,79 1,22 2,49
125 0,008 1 0,20 0,26 0,41 0,83
160 0,008 1 0,06 0,08 0,12 0,24
** Non consigliato - Not recommended
