OLI ex PPs
Reazione al fuoco Fire resistance

La super cie esterna di camini/canne fumarie o la struttura The external surface of chimneys/flue pipes or the structure
dei vani tecnici dell’edi cio, deve essere di classe “A1” di of building ducts must have a “A1” fire resistance class.
reazione al fuoco.
Metodo di calcolo termo- uido Thermal and fluid dynamic calculation
dinamico methods
Al ne di assicurare la corretta evacuazione dei prodotti In order to guarantee the correct drainage of the products
della combustione in ogni condizione di funzionamento, of combustion in all working conditions, the drainage
il sistema di evacuazione dei prodotti della combustione system of the products of combustion must be suitably
deve essere opportunamente dimensionato considerando dimensioned according to the instructions supplied by
sia le indicazioni fornite dal costruttore dell’apparecchio sia the manufacturer and a suitable calculation method
un opportuno metodo di calcolo (alla data di pubblicazione (on the publishing date of this standard, calculation
della presente norma relativi metodi di calcolo sono trattati methods are dealt with in the Standards UNI 10641 and
dalla UNI 10641 e dalla EN 13384). EN 13384).

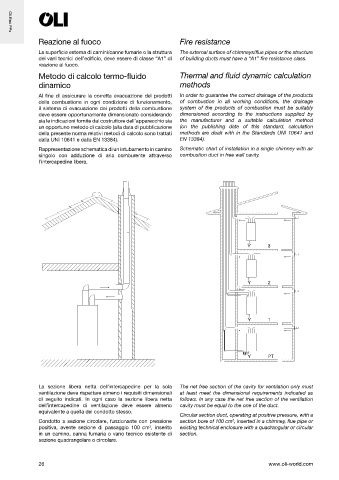

Rappresentazione schematica di un intubamento in camino Schematic chart of installation in a single chimney with air
singolo con adduzione di aria comburente attraverso combustion duct in free wall cavity.
l’intercapedine libera.

Y 3

Y 2

Y 1

Y PT

La sezione libera netta dell’intercapedine per la sola The net free section of the cavity for ventilation only must
ventilazione deve rispettare almeno i requisiti dimensionali at least meet the dimensional requirements indicated as
di seguito indicati. In ogni caso la sezione libera netta follows. In any case the net free section of the ventilation
dell’intercapedine di ventilazione deve essere almeno cavity must be equal to the one of the duct.
equivalente a quella del condotto stesso.
Circular section duct, operating at positive pressure, with a
Condotto a sezione circolare, funzionante con pressione section bore of 100 cm , inserted in a chimney, flue pipe or
2
positiva, avente sezione di passaggio 100 cm , inserito existing technical enclosure with a quadrangular or circular
2
in un camino, canna fumaria o vano tecnico esistente di section.
sezione quadrangolare o circolare.
