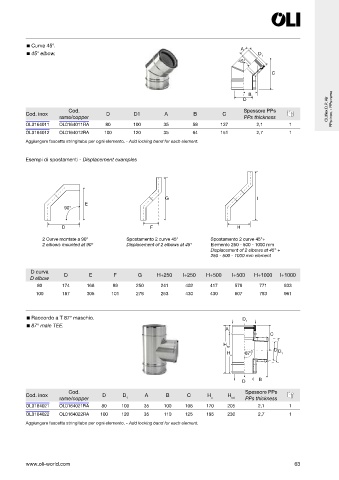

Curva 45°. A
45° elbow. D 1
45°
C

B
D

Cod. Spessore PPs OLI ex D.P. Air PPs-inox, - PPs-rame
Cod. inox D D1 A B C
rame/copper PPs thickness
OL0164011 OL0164011RA 80 100 35 58 137 2,1 1
OL0164012 OL0164012RA 100 120 35 64 151 2,7 1
Aggiungere fascetta stringitubo per ogni elemento. - Add locking band for each element.

Esempi di spostamenti - Displacement examples

G I
E
90°

D F H

2 Curve montate a 90° Spostamento 2 curve 45° Spostamento 2 curve 45°+
2 elbows mounted at 90° Displacement of 2 elbows at 45° Elemento 250 - 500 - 1000 mm
Displacement of 2 elbows at 45° +
250 - 500 - 1000 mm element

D curva
D elbow D E F G H+250 I+250 H+500 I+500 H+1000 I+1000
80 174 168 89 250 241 402 417 579 771 933
100 187 305 101 278 253 430 430 607 783 961

Raccordo a T 87° maschio. D 1
87° male TEE.
A
C
H tot
D D
H u 87° 1

D B
Cod. Spessore PPs
Cod. inox D D A B C H H
rame/copper 1 u tot PPs thickness
OL0164021 OL0164021RA 80 100 35 100 108 170 205 2,1 1
OL0164022 OL0164022RA 100 120 35 110 125 195 230 2,7 1
Aggiungere fascetta stringitubo per ogni elemento. - Add locking band for each element.
