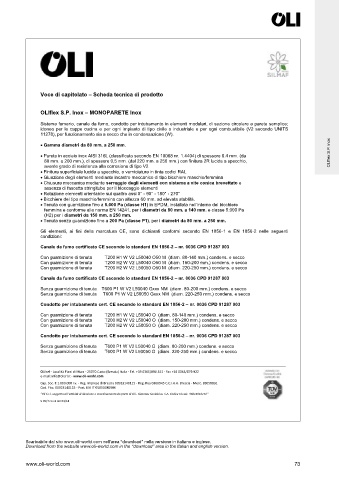

Voce di capitolato – Scheda tecnica di prodotto

OLIflex S.P. Inox – MONOPARETE Inox
Sistema fumario, canale da fumo, condotto per intubamento in elementi modulari, di sezione circolare a parete semplice;
idoneo per le cappe cucina e per ogni impianto di tipo civile o industriale e per ogni combustibile (V2 secondo UNITS
11278), per funzionamento sia a secco che in condensazione (W).
 Gamma diametri da 80 mm. a 250 mm.

 Parete in acciaio inox AISI 316L (classificato secondo EN 10088 nr. 1.4404) di spessore 0.4 mm. (da OLI ex S.P. inox
80 mm. a 200 mm.), di spessore 0,5 mm. (dal 220 mm. a 250 mm.) con finitura 2R lucida a specchio,
avente grado di resistenza alla corrosione di tipo V2
 Finitura superficiale lucida a specchio, o verniciatura in tinta codici RAL
 Giunzione degli elementi mediante incastro meccanico di tipo bicchiere maschio/femmina
 Chiusura meccanica mediante serraggio degli elementi con sistema a vite conica brevettato e
assenza di fascetta stringitubo per il bloccaggio elementi
 Rotazione elementi orientabile sui quattro assi 0° - 90° - 180° - 270°
 Bicchiere del tipo maschio/femmina con altezza 60 mm. ad elevata stablità.
 Tenuta con guarnizione fino a 5.000 Pa (classe H1) in EPDM, installata nell’interno del bicchiere
femmina e conforme alla norma EN 14241, per i diametri da 80 mm. a 140 mm. e classe 5.000 Pa
(H2) per i diametri da 150 mm. a 250 mm.
 Tenuta senza guarnizione fino a 200 Pa (classe P1), per i diametri da 80 mm. a 250 mm.
Gli elementi, ai fini della marcatura CE, sono dichiarati conformi secondo EN 1856-1 e EN 1856-2 nelle seguenti
condizioni:

Canale da fumo certificato CE secondo lo standard EN 1856-2 – nr. 0036 CPD 91287 003
Con guarnizione di tenuta T200 H1 W V2 L50040 O50 M (diam. 80-140 mm.) condens. e secco
Con guarnizione di tenuta T200 H2 W V2 L50040 O50 M (diam. 150-200 mm.) condens. e secco
Con guarnizione di tenuta T200 H2 W V2 L50050 O50 M (diam. 220-250 mm.) condens. e secco
Canale da fumo certificato CE secondo lo standard EN 1856-2 – nr. 0036 CPD 91287 003

Senza guarnizione di tenuta T600 P1 W V2 L50040 Gxxx NM (diam. 80-200 mm.) condens. e secco
Senza guarnizione di tenuta T600 P1 W V2 L50050 Gxxx NM (diam. 220-250 mm.) condens. e secco
Condotto per intubamento cert. CE secondo lo standard EN 1856-2 – nr. 0036 CPD 91287 003
Con guarnizione di tenuta T200 H1 W V2 L50040 O (diam. 80-140 mm.) condens. e secco
Con guarnizione di tenuta T200 H2 W V2 L50040 O (diam. 150-200 mm.) condens. e secco
Con guarnizione di tenuta T200 H2 W V2 L50050 O (diam. 220-250 mm.) condens. e secco
Condotto per intubamento cert. CE secondo lo standard EN 1856-2 – nr. 0036 CPD 91287 003
Senza guarnizione di tenuta T600 P1 W V2 L50040 G (diam. 80-200 mm.) condens. e secco
Senza guarnizione di tenuta T600 P1 W V2 L50050 G (diam. 220-250 mm.) condens. e secco
