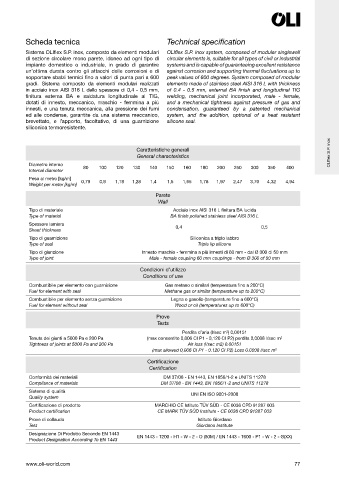

Scheda tecnica Technical specification
Sistema OLI ex S.P. inox, composto da elementi modulari OLIflex S.P. inox system, composed of modular singlewall
di sezione circolare mono parete, idoneo ad ogni tipo di circular elements is, suitable for all types of civil or industrial
impianto domestico o industriale, in grado di garantire systems and is capable of guaranteeing excellent resistance
un’ottima durata contro gli attacchi delle corrosioni e di against corrosion and supporting thermal fluctuations up to
sopportare sbalzi termici no a valori di punta pari a 600 peak values of 600 degrees. System composed of modular
gradi. Sistema composto da elementi modulari realizzati elements made of stainless steel AISI 316 L with thickness
in acciaio inox AISI 316 L dello spessore di 0,4 - 0,5 mm, of 0.4 - 0.5 mm, external BA finish and longitudinal TIG
nitura esterna BA e saldatura longitudinale al TIG, welding, mechanical joint incorporated, male - female,
dotati di innesto, meccanico, maschio - femmina a più and a mechanical tightness against pressure of gas and
innesti, e una tenuta meccanica, alla pressione dei fumi condensation, guaranteed by a patented mechanical
ed alle condense, garantite da una sistema meccanico, system, and the addition, optional of a heat resistant
brevettato, e l’apporto, facoltativo, di una guarnizione silicone seal.
siliconica termoresistente.
Caratteristiche generali
General characteristics OLI ex S.P. inox
Diametro interno 80 100 120 130 140 150 160 180 200 250 300 350 400
Internal diameter
Peso al metro [kg/m]
Weight per meter [kg/m] 0,79 0,9 1,18 1,28 1,4 1,5 1,65 1,78 1,97 2,47 3,70 4,32 4,94
Parete
Wall
Tipo di materiale Acciaio inox AISI 316 L nitura BA lucida
Type of material BA finish polished stainless steel AISI 316 L
Spessore lamiera 0,4 0,5
Sheet thickness
Tipo di guarnizione Siliconica a triplo labbro
Type of seal Triple lip silicone
Tipo di giunzione Innesto maschio - femmina a più innesti di 60 mm - dal Ø 300 di 50 mm
Type of joint Male - female coupling 60 mm couplings - from Ø 300 of 50 mm
Condizioni d’utilizzo
Conditions of use
Combustibile per elemento con guarnizione Gas metano o similari (temperatura no a 200°C)
Fuel for element with seal Methane gas or similar (temperature up to 200°C)
Combustibile per elemento senza guarnizione Legna o gasolio (temperature no a 600°C)
Fuel for element without seal Wood or oil (temperatures up to 600°C)
Prove
Tests
Perdita d’aria (l/sec m ) 0,00151
2
Tenuta dei giunti a 5000 Pa e 200 Pa (max consentito 0,006 CI P1 - 0,120 CI P2) perdita 0,0008 l/sec m 2
Tightness of joints at 5000 Pa and 200 Pa Air loss (l/sec m2) 0.00151
(max allowed 0,006 CI P1 - 0.120 CI P2) Loss 0.0008 l/sec m 2
Certi cazione
Certification
Conformità dei materiali DM 37/08 - EN 1443, EN 1856/1-2 e UNITS 11278
Compliance of materials DM 37/08 - EN 1443, EN 1856/1-2 and UNITS 11278
Sistema di qualità
Quality system UNI EN ISO 9001-2008
Certi cazione di prodotto MARCHIO CE Istituto TÜV SÜD - CE 0036 CPD 91287 003
Product certification CE MARK TÜV SÜD Institute - CE 0036 CPD 91287 003
Prove di collaudo Istituto Giordano
Test Giordano Institute
Designazione Di Prodotto Secondo EN 1443 EN 1443 - T200 - H1 - W - 2 - O (50M) / EN 1443 - T600 - P1 - W - 2 - G(XX)
Product Designation According To EN 1443
