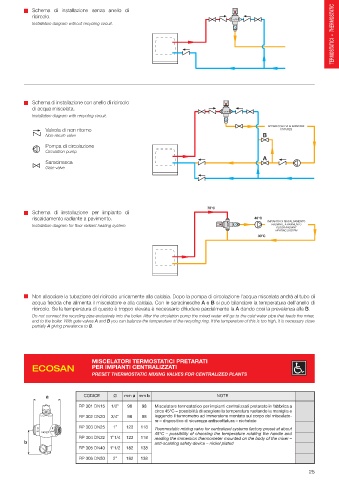

Page 25 - RIVER - CATALOGO 2022

TERMOSTATICI – THERMOSTATIC
Schema di installazione senza anello di
ricircolo.
& )
Installation diagram without recycling circuit.

Schema di installazione con anello di ricircolo
di acqua miscelata.
& )
Installation diagram with recycling circuit.

APPARECCHI DA ALIMENTARE
Valvola di non ritorno FIXTURES
Non-return valve B
Pompa di circolazione
Circulation pump
A
Saracinesca
Gate valve

75°C
Schema di installazione per impianto di
riscaldamento radiante a pavimento. 40°C
& IMPIANTO DI RISCALDAMENTO
Installation diagram for floor radiant heating system. RADIANTE A PAVIMENTO
) FLOOR RADIANT
HEATING SYSTEM
30°C

Non allacciare la tubazione del ricircolo unicamente alla caldaia. Dopo la pompa di circolazione l’acqua miscelata andrà al tubo di
acqua fredda che alimenta il miscelatore e alla caldaia. Con le saracinesche A e B si può bilanciare la temperatura dell’anello di
ricircolo. Se la temperatura di questo è troppo elevata è necessario chiudere parzialmente la A dando così la prevalenza alla B.
Do not connect the recycling pipe exclusively into the boiler. After the circulation pump the mixed water will go to the cold water pipe that feeds the mixer,
and to the boiler. With gate valves A and B you can balance the temperature of the recycling ring. If the temperature of this is too high, it is necessary close
partially A giving prevalence to B.

MISCELATORI TERMOSTATICI PRETARATI
PER IMPIANTI CENTRALIZZATI
ECOSAN
PRESET THERMOSTATIC MIXING VALVES FOR CENTRALIZED PLANTS

a CODICE Ø mm a mm b NOTE

RP 301 DN15 1/2” 98 98 Miscelatore termostatico per impianti centralizzati pretarato in fabbrica a
circa 45°C – possibilità di scegliere la temperatura ruotando la maniglia e
RP 302 DN20 3/4” 98 98 leggendo il termometro ad immersione montato sul corpo del miscelato-
re – dispositivo di sicurezza antiscottatura – nichelato
RP 303 DN25 1” 123 118
C F Thermostatic mixing valve for centralized systems factory preset at about
HOT COLD
45°C – possibility of choosing the temperature rotating the handle and
RP 304 DN32 1”1/4 123 118 reading the immersion thermometer mounted on the body of the mixer –
b anti-scalding safety device – nickel plated
RP 305 DN40 1”1/2 182 138
RP 306 DN50 2” 182 138

25
