MINI VRF A 2 TUBI

MCY-MHP_HS8
MINI SMMS-e TRIFASE

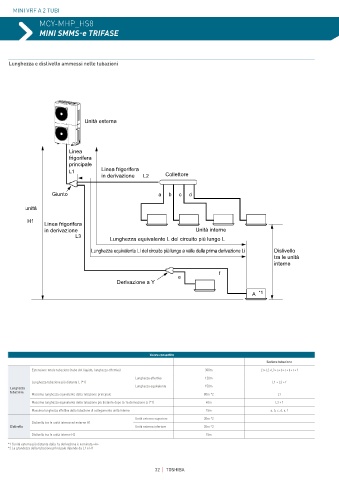

Lunghezza e dislivello ammessi nelle tubazioni

Unità esterna

Linea
frigorifera
principale
L1 Linea frigorifera
in derivazione L2 Collettore

Giunto a b c d

Dislivello tra unità
interne e
unità esterna H1 Linea frigorifera
in derivazione Unità interne
L3
Lunghezza equivalente L del circuito più lungo L
Lunghezza equivalente LI del circuito più lungo a valle della prima derivazione Li Dislivello
tra le unità
interne
f
e
Derivazione a Y

A *1

Valore consentito
Sezione tubazione
Estensione totale tubazione (tubo del liquido, lunghezza effettiva) 300m L1 + L2 + L3 + a + b + c + d + e + f
Lunghezza effettiva 120m
Lunghezza tubazione più distante L (*1) L1 + L3 + f
Lunghezza Lunghezza equivalente 150m
tubazione Massima lunghezza equivalente della tubazione principale 80m *2 L1

Massima lunghezza equivalente della tubazione più distante dopo la 1a derivazione Li (*1) 40m L3 + f
Massima lunghezza effettiva della tubazione di collegamento unità interne 15m a, b, c, d, e, f
Unità esterna superiore 30m *2
Dislivello tra le unità interne ed esterne H1
Dislivello Unità esterna inferiore 30m *2
Dislivello tra le unità interne H2 15m
*1 l’unità esterna più distante dalla 1a derivazione è nominata «A»
*2 La grandezza della tubazione principale dipende da L1 e H1
