SMMS-e ONE

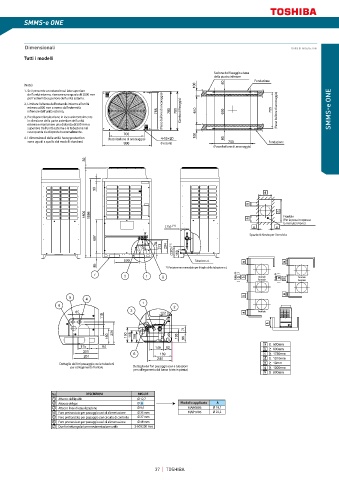

Dimensionali Unità di misura: mm
Tutti i modelli

Sezione del a terra
della piastra inferiore
Fondazione
(Note)
1. Se è presente un ostacolo sul lato superiore
dell'unità esterna, riservare uno spazio di 2000 mm
per l'estremità superiore dell'unità esterna.
2. Limitare l'altezza dell'ostacolo intorno all'unità
esterna a 800 mm o meno dall'estremità SMMS-e ONE
re dell'unità esterna. (Passo bullone di ancoraggio) (Passo bullone di ancoraggio)
3. Predisporre la tubazione in loco orizzontalmente
in direzione della parte anteriore dell'unità
esterna e mantenere una distanza di 500 mm o
superiore tra l'unità esterna e la tubazione nel
caso questa sia disposta trasversalmente.
4. I dimensionali delle unità heavy protection (Passo bullone di ancoraggio)
sono uguali a quelle dei modelli standard. (Fessura) Fondazione
(Passo bullone di ancoraggio)

Frontale
(Per la posa in opera e
la manutenzione)
Spazio richiesto per il servizio

Tubazione a L
*1 Posizione raccomandata per il taglio della tubazione a L
Frontale Frontale
Frontale Frontale

Frontale

73

Dettaglio dei fori passaggio cavi e tubazioni
per collegamento frontale Dettaglio dei fori passaggio cavi e tubazioni
per collegamento dal basso (vista in pianta)

DESCRIZIONI MISURE
Attacco del liquido Ø 12,7
Attacco del gas Ø A Modello applicato A
Attacco linea di equalizzazione Ø 9,5 MAP0806 Ø 19,1
Foro pretranciato per passaggio cavi di alimentazione Ø 35 mm MAP1006 Ø 22,2
Foro pretranciato per passaggio cavi circuito di controllo Ø 27 mm
Foro pretranciato per passaggio cavi di alimentazione Ø 48 mm
Due fori rettangolari per movimentazione unità 2-60X200 mm
