VRF A 3 TUBI

               MMY-MAP_FT8P
               SHRM-e

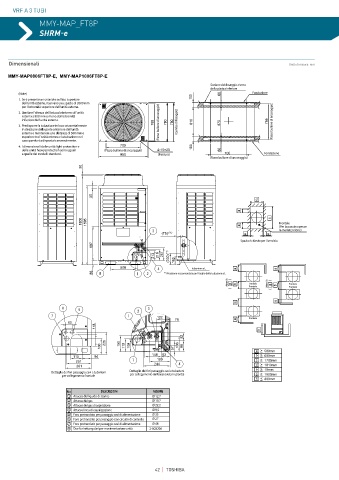

    Dimensionali                                                                                      Unità di misura: mm

    MMY-MAP0806FT8P-E,  MMY-MAP1006FT8P-E
                                                                           Sezione del    a terra
                                                                           della piastra inferiore
        (Note)                                                                            Fondazione
        1. Se è presente un ostacolo sul lato superiore
         dell'unità esterna, riservare uno spazio di 2000 mm
         per l'estremità superiore dell'unità esterna.
        2. Limitare l'altezza dell'ostacolo intorno all'unità
         esterna a 800 mm o meno dall'estremità
            re dell'unità esterna.                       (Passo bullone di ancoraggio)           (Passo bullone di ancoraggio)
        3. Predisporre la tubazione in loco orizzontalmente
         in direzione della parte anteriore dell'unità
         esterna e mantenere una distanza di 500 mm o
         superiore tra l'unità esterna e la tubazione nel
         caso questa sia disposta trasversalmente.
        4. I dimensionali delle unità light protection e
         delle unità heavy protection sono uguali   (Passo bullone di ancoraggio)
         a quelle dei modelli standard.                  (Fessura)                            Fondazione
                                                                           (Passo bullone di ancoraggio)











                                                                                                   Frontale
                                                                                                   (Per la posa in opera e
                                                                                                   la manutenzione)
                                                                                     Spazio richiesto per il servizio




                                                                    Tubazione a L
                                                            *1 Posizione raccomandata per il taglio della tubazione a L
                                                                                        Frontale       Frontale
                                                                                        Frontale       Frontale




                                                                                        Frontale










                   Dettaglio dei fori passaggio cavi e tubazioni   Dettaglio dei fori passaggio cavi e tubazioni
                                               per collegamento dal basso (vista in pianta)
                       per collegamento frontale
                                    DESCRIZIONI        MISURE
                           Attacco del liquido di scarico  Ø 12,7
                           Attacco del gas             Ø 19,7
                           Attacco del gas di aspirazione  Ø 22,2
                           Attacco linea di equalizzazione  Ø 9,5
                           Foro pretranciato per passaggio cavi di alimentazione  Ø 35
                           Foro pretranciato per passaggio cavi circuito di controllo  Ø 27
                           Foro pretranciato per passaggio cavi di alimentazione  Ø 48
                           Due fori rettangolari per movimentazione unità  2-60X200
