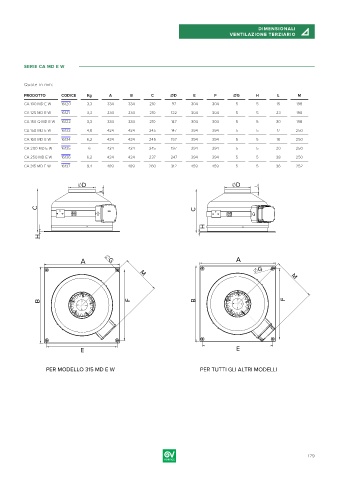

Page 179 - VORTICE - LISTINO GENNAIO 2024

DIMENSIONALI K M
FAMIGLIA
VENTILAZIONE TERZIARIO

SERIE CA MD E W

Quote in mm:
PRODOTTO CODICE Kg A B C ØD E F ØG H L M
CA 100 MD E W 16120 3,3 334 334 210 97 304 304 5 5 15 198
CA 125 MD E W 16121 3,3 334 334 210 122 304 304 5 5 23 198
CA 150 Q MD E W 16122 3,3 334 334 210 147 304 304 5 5 30 198
CA 150 MD E W 16133 4,8 424 424 245 147 394 394 5 5 17 250
CA 160 MD E W 16134 6,2 424 424 245 157 394 394 5 5 18 250
CA 200 MD E W 16135 6 424 424 245 197 394 394 5 5 20 250
CA 250 MD E W 16136 6,2 424 424 237 247 394 394 5 5 38 250
CA 315 MD E W 16137 9,4 489 489 260 312 459 459 5 5 36 252

D D L
L

C C

H
H

A G A
G
M
M

B F B F

E E

PER MODELLO 315 MD E W PER TUTTI GLI ALTRI MODELLI
