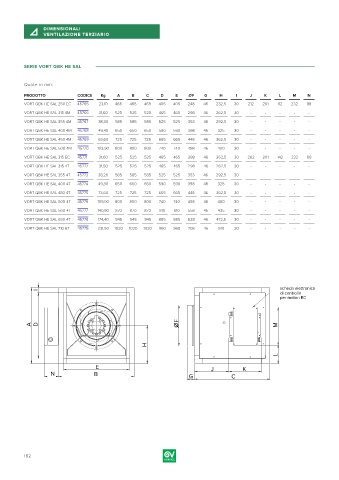

Page 182 - VORTICE - LISTINO GENNAIO 2024

K M DIMENSIONALI
FAMIGLIA
VENTILAZIONE TERZIARIO

SERIE VORT QBK HE SAL

Quote in mm:
PRODOTTO CODICE Kg A B C D E ØF G H I J K L M N
VORT QBK HE SAL 250 EC 45765 23,10 465 465 465 405 405 248 46 232,5 30 212 201 112 232 88
VORT QBK HE SAL 315 4M 45766 31,60 525 525 525 465 465 298 46 262,5 30 - - - - -
VORT QBK HE SAL 355 4M 45767 38,30 585 585 585 525 525 353 46 292,5 30 - - - - -
VORT QBK HE SAL 400 4M 45768 49,40 650 650 650 590 590 398 46 325 30 - - - - -
VORT QBK HE SAL 450 4M 45769 63,60 725 725 725 665 665 448 46 362,5 30 - - - - -
VORT QBK HE SAL 500 4M 45770 103,90 800 800 800 740 740 498 46 400 30 - - - - -
VORT QBK HE SAL 315 EC 45771 31,60 525 525 525 465 465 298 46 262,5 30 262 201 142 232 88
VORT QBK HE SAL 315 4T 45772 31,50 525 525 525 465 465 298 46 262,5 30 - - - - -
VORT QBK HE SAL 355 4T 45773 38,20 585 585 585 525 525 353 46 292,5 30 - - - - -
VORT QBK HE SAL 400 4T 45774 49,30 650 650 650 590 590 398 46 325 30 - - - - -
VORT QBK HE SAL 450 4T 45775 73,60 725 725 725 665 665 448 46 362,5 30 - - - - -
VORT QBK HE SAL 500 4T 45776 109,90 800 800 800 740 740 498 46 400 30 - - - - -
VORT QBK HE SAL 560 4T 45777 140,90 870 870 870 810 810 558 46 435 30 - - - - -
VORT QBK HE SAL 630 4T 45778 174,40 945 945 945 885 885 628 46 472,5 30 - - - - -
VORT QBK HE SAL 710 6T 45779 231,50 1020 1020 1020 960 960 708 46 510 30 - - - - -

I

A D ØF M

H
L

E J K
N B G C

0
182
