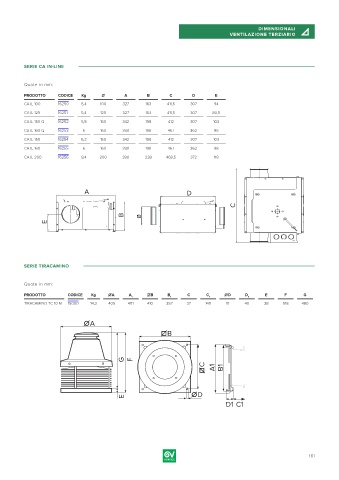

DIMENSIONALI K M
FAMIGLIA
VENTILAZIONE TERZIARIO

SERIE CA IN-LINE

Quote in mm:
PRODOTTO CODICE Kg Ø A B C D E
CA IL 100 16250 5,4 100 327 163 411,5 307 94
CA IL 125 16251 5,4 125 327 163 411,5 307 80,5 A
CA IL 150 Q 16252 5,8 150 342 198 412 307 103
CA IL 160 Q 16253 6 160 390 198 467 362 98
CA IL 150 16254 6,2 150 342 198 412 307 103 B
E
CA IL 160 16255 6 160 390 198 467 362 98
CA IL 200 16256 9,4 200 390 238 468,5 372 118

A D

C

B
E

SERIE TIRACAMINO
D

Quote in mm: C
PRODOTTO CODICE Kg ØA A 1 †B B 1 C C 1 ØD D 1 E F G
TIRACAMINO TC 10 M 15000 14,3 405 401 410 357 37 140 10 40 38 518 480

ØA
†B

G F
†C A1 B1

ØD
E
D1 C1
