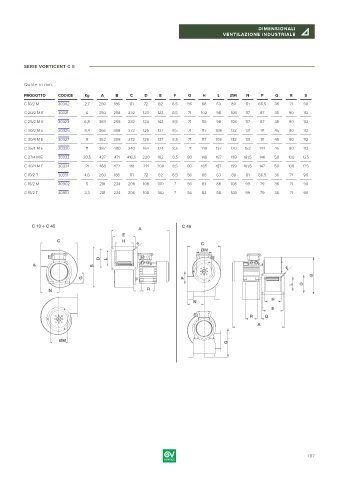

Page 197 - VORTICE - LISTINO GENNAIO 2024
P. 197
DIMENSIONALI K M
FAMIGLIA
VENTILAZIONE INDUSTRIALE
SERIE VORTICENT C E
Quote in mm:
PRODOTTO CODICE Kg A B C D E F G H L ØM N P Q R S
C 10/2 M 30302 2,7 260 186 171 72 82 6,5 56 68 63 80 81 66,5 36 71 90
C 20/2 M E 30321 6 350 258 232 123 123 8,5 71 102 98 108 117 87 45 90 112
C 25/2 M E 30323 6,8 369 258 232 124 142 8,5 71 115 98 108 117 87 45 90 112
C 30/2 M E 30325 8,4 366 308 272 126 137 8,5 71 117 108 132 131 111 45 90 112
C 30/4 M E 30327 9 352 308 272 126 137 8,5 71 117 108 132 131 111 45 90 112
C 35/4 M E 30330 11 387 400 340 164 174 8,5 71 149 137 170 152 144 45 90 112
C 37/4 M E 30332 20,5 437 471 416,5 220 182 8,5 80 149 187 199 181,5 146 50 100 125
C 40/4 M E 30334 21 468 472 418 214 208 8,5 80 185 187 199 181,5 147 50 100 125
C 10/2 T 30351 4,6 260 186 171 72 82 6,5 56 68 63 80 81 66,5 36 71 90
C 15/2 M 30902 5 281 234 206 108 100 7 56 83 88 108 99 79 36 71 90
C 15/2 T 30951 3,3 281 234 206 108 100 7 56 83 88 108 99 79 36 71 90
C 10 ÷ C 45 C 46
A
E
C H
F C
ØM
D L
P B
F
B
G P
L D
N R
H
N
E
R Q
A
ØM
G
0 197
