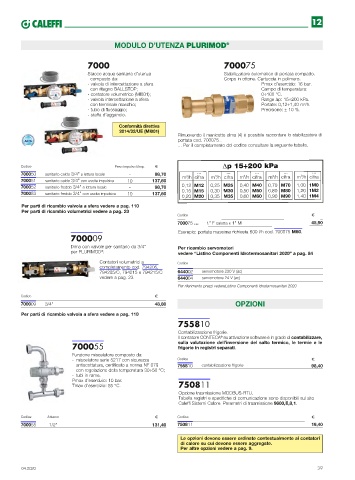

Page 39 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

MODULO D’UTENZA PLURIMOD ®

7000 700075

Stacco acqua sanitaria d’utenza Stabilizzatore automatico di portata compatto.
composto da: Corpo in ottone. Cartuccia in polimero.
- valvola di intercettazione a sfera Pmax d’esercizio: 16 bar.
con ritegno BALLSTOP; Campo di temperatura:
- contatore volumetrico (MI001); 0÷100 °C.
- valvola intercettazione a sfera Range Dp: 15÷200 kPa.
con terminale maschio; Portate: 0,12÷1,40 m /h.
3
- tubo di flussaggio; Precisione: ± 10 %.
- staffa d’aggancio.
Conformità direttiva
2014/32/UE (MI001)
Rimuovendo il manicotto dima (4) è possibile raccordare lo stabilizzatore di
portata cod. 700075...
... Per il completamento del codice consultare la seguente tabella.

Codice Peso impulso l/imp.
700050 sanitario caldo 3/4” a lettura locale - 98,70
700051 sanitario caldo 3/4” con uscita impulsiva 10 137,60
700052 sanitario freddo 3/4” a lettura locale - 98,70
700053 sanitario freddo 3/4” con uscita impulsiva 10 137,60
Per parti di ricambio valvola a sfera vedere a pag. 110
Per parti di ricambio volumetrici vedere a pag. 23
Codice
700075 ... 1” F calotta x 1” M 45,90
Esempio: portata massima richiesta 600 l/h cod. 700075 M60.
700009

Dima con valvole per sanitario da 3/4” Per ricambio servomotori
per PLURIMOD . vedere “Listino Componenti Idrotermosanitari 2020” a pag. 84
®
Contatori volumetrici a Codice
completamento cod. 794205,
794205/C, 794215 e 794215/C 644002 servomotore 230 V (ac)
vedere a pag. 23. 644004 servomotore 24 V (ac)
Per riferimento prezzi vedereListino Componenti Idrotermosanitari 2020
Codice
700009 3/4” 48,80 OPZIONI
Per parti di ricambio valvola a sfera vedere a pag. 110
755810
Contabilizzazione frigorie.
Il contatore CONTECA su attivazione software è in grado di contabilizzare,
®
700055 sulla valutazione dell’inversione del salto termico, le termie e le
frigorie in registri separati.
Funzione miscelatore composto da:
- miscelatore serie 5217 con sicurezza Codice
antiscottatura, certificato a norma NF 079 755810 contabilizzazione frigorie 98,40
con regolazione della temperatura 30÷50 °C;
- tubi in rame.
Pmax d’esercizio: 10 bar.
Tmax d’esercizio: 85 °C. 750811
Opzione trasmissione MODBUS-RTU.
Tabella registri e specifiche di comunicazione sono disponibili sul sito
Caleffi Sistemi Calore. Parametri di trasmissione 9600,E,8,1.

Codice Attacco Codice
700055 1/2” 131,40 750811 19,40

Le opzioni devono essere ordinate contestualmente ai contatori
di calore su cui devono essere aggregate.
Per altre opzioni vedere a pag. 9.

04.2020 39
