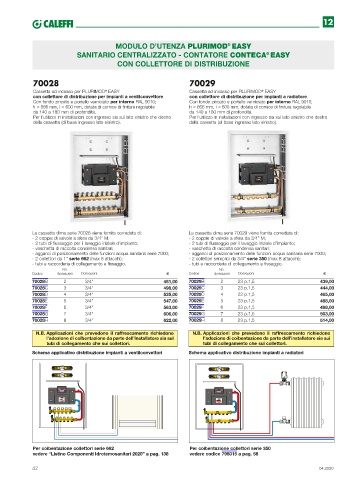

Page 42 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

MODULO D’UTENZA PLURIMOD EASY
®
SANITARIO CENTRALIZZATO - CONTATORE CONTECA EASY
®
CON COLLETTORE DI DISTRIBUZIONE

70028 70029
Cassetta ad incasso per PLURIMOD EASY Cassetta ad incasso per PLURIMOD EASY
®
®
con collettore di distribuzione per impianti a ventilconvettore. con collettore di distribuzione per impianti a radiatore.
Con fondo zincato e portello verniciato per interno RAL 9010; Con fondo zincato e portello verniciato per interno RAL 9010;
h = 866 mm, l = 600 mm, dotata di cornice di finitura regolabile h = 866 mm, l = 600 mm, dotata di cornice di finitura regolabile
da 140 a 180 mm di profondità. da 140 a 180 mm di profondità.
Per l’utilizzo in installazioni con ingresso sia sul lato sinistro che destro Per l’utilizzo in installazioni con ingresso sia sul lato sinistro che destro
della cassetta (di base ingresso lato sinistro). della cassetta (di base ingresso lato sinistro).

La cassetta dima serie 70028 viene fornita corredata di: La cassetta dima serie 70029 viene fornita corredata di:
- 2 coppie di valvole a sfera da 3/4” M; - 2 coppie di valvole a sfera da 3/4” M;
- 2 tubi di flussaggio per il lavaggio iniziale d’impianto; - 2 tubi di flussaggio per il lavaggio iniziale d’impianto;
- vaschetta di raccolta condensa sanitari; - vaschetta di raccolta condensa sanitari;
- agganci di posizionamento delle funzioni acqua sanitaria serie 7000; - agganci di posizionamento delle funzioni acqua sanitaria serie 7000;
- 2 collettori da 1” serie 662 (max 8 attacchi); - 2 collettori semplici da 3/4” serie 350 (max 8 attacchi);
- tubi e raccorderia di collegamento e fissaggio. - tubi e raccorderia di collegamento e fissaggio.
No. No.
Codice derivazioni Derivazioni Codice derivazioni Derivazioni
70028B 2 3/4” 481,00 70029B 2 23 p.1,5 439,00
70028C 3 3/4” 498,00 70029C 3 23 p.1,5 444,00
70028D 4 3/4” 525,00 70029D 4 23 p.1,5 465,00
70028E 5 3/4” 547,00 70029E 5 23 p.1,5 488,00
70028F 6 3/4” 563,00 70029F 6 23 p.1,5 498,00
70028G 7 3/4” 606,00 70029G 7 23 p.1,5 503,00
70028H 8 3/4” 622,00 70029H 8 23 p.1,5 514,00
N.B. Applicazioni che prevedono il raffrescamento richiedono N.B. Applicazioni che prevedono il raffrescamento richiedono
l’adozione di coibentazione da parte dell’installatore sia sui l’adozione di coibentazione da parte dell’installatore sia sui
tubi di collegamento che sui collettori. tubi di collegamento che sui collettori.
Schema applicativo distribuzione impianti a ventilconvettori Schema applicativo distribuzione impianti a radiatori

M 14
00 00 0 02 1
8 9 0 00 00 0 02 1 M 14
7 3 1 2
6
8 9 0
5
4
7 6 5 3 1 2 4
M 14 00 00 0 02 1
M 14
8 9 0 7 6 1 2 4 3 5 00 00 0 02 1
8 9 0 7 5 6 1 2 3 4
CONTECA
CONTECA
EASY
EASY
EASY EASY
RS485
RS485
EASY EASY
Serie 7002 EASY EASY
Serie 7002
Per coibentazione collettori serie 662 Per coibentazione collettori serie 350
vedere “Listino Componenti Idrotemosanitari 2020” a pag. 138 vedere codice 798015 a pag. 58
42 04.2020

M 14
00 00 0 02 1
8 9 0 7 6 1 2 4 5 3
M 14
00 00 0 02 1
8 9 0
6 7 1 2 3 4 5
CONTECA
EASY EASY
RS485
EASY EASY
Serie 7002
