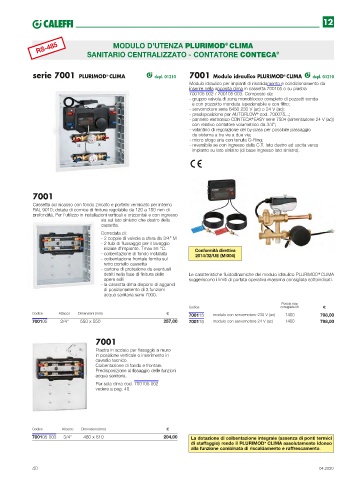

Page 40 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

RS-485 SANITARIO CENTRALIZZATO - CONTATORE CONTECA ®
MODULO D’UTENZA PLURIMOD CLIMA
®

serie 7001 PLURIMOD CLIMA depl. 01210 7001 Modulo idraulico PLURIMOD CLIMA depl. 01210
®
®
Modulo idraulico per impianti di riscaldamento e condizionamento da
inserire nella apposita dima in cassetta 700105 o su piastra
700105 002 / 700105 003. Composto da:
- gruppo valvola di zona monoblocco completo di pozzetti sonda
e con pozzetto mandata ispezionabile e con filtro;
- servomotore serie 6450 230 V (ac) o 24 V (ac);
- predisposizione per AUTOFLOW cod. 700075...;
®
- pannello elettronico CONTECA EASY serie 7504 (alimentazione 24 V (ac))
®
con relativo contatore volumetrico da 3/4”;
- volantino di regolazione del by-pass per possibile passaggio
da sistema a tre vie a due vie;
- micro sfogo aria con tenuta O-Ring;
- reversibile se con ingresso dalla C.T. lato destro ed uscita verso
impianto su lato sinistro (di base ingresso lato sinistro).

7001
Cassetta ad incasso con fondo zincato e portello verniciato per interno
RAL 9010; dotata di cornice di finitura regolabile da 120 a 150 mm di
profondità. Per l’utilizzo in installazioni verticali e orizzontali e con ingresso
sia sul lato sinistro che destro della
cassetta.
Corredata di:
- 2 coppie di valvole a sfera da 3/4” M
- 2 tubi di flussaggio per il lavaggio
iniziale d’impianto. Tmax 55 °C. Conformità direttiva
- coibentazione di fondo installata 2014/32/UE (MI004)
- coibentazione frontale fornita sul
retro portello cassetta
- cartone di protezione da eventuali
detriti nella fase di finitura delle Le caratteristiche fluidodinamiche del modulo idraulico PLURIMOD CLIMA
®
opere edili suggeriscono i limiti di portata operativa massima consigliata sottoindicati.
- la cassetta dima dispone di agganci
di posizionamento di 3 funzioni
acqua sanitaria serie 7000.
Portata max
Codice consigliata l/h
Codice Attacco Dimensioni (mm) 700115 modulo con servomotore 230 V (ac) 1400 798,00
700105 3/4” 550 x 550 257,00 700116 modulo con servomotore 24 V (ac) 1400 798,00

7001
Piastra in acciaio per fissaggio a muro
in posizione verticale o inserimento in
cavedio tecnico.
Coibentazione di fondo e frontale.
Predisposizione al fissaggio delle funzioni
acqua sanitaria.
Per sola dima cod. 700105 002
vedere a pag. 48.

Codice Attacco Dimensioni (mm)
700105 003 3/4” 480 x 610 204,00 La dotazione di coibentazione integrale (assenza di ponti termici
di staffaggio) rende il PLURIMOD CLIMA assolutamente idoneo
®
alla funzione combinata di riscaldamento e raffrescamento.

40 04.2020
