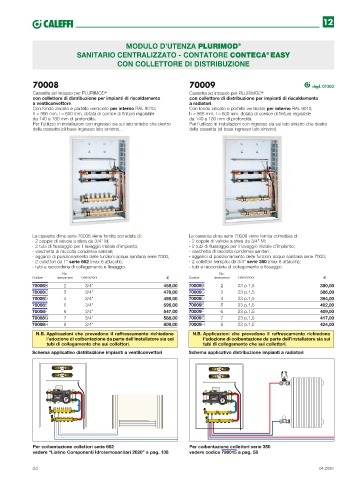

Page 44 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

MODULO D’UTENZA PLURIMOD ®
SANITARIO CENTRALIZZATO - CONTATORE CONTECA EASY
®
CON COLLETTORE DI DISTRIBUZIONE

70008 70009 depl. 01203

Cassetta ad incasso per PLURIMOD Cassetta ad incasso per PLURIMOD
®
®
con collettore di distribuzione per impianti di riscaldamento con collettore di distribuzione per impianti di riscaldamento
a ventilconvettore. a radiatori.
Con fondo zincato e portello verniciato per interno RAL 9010; Con fondo zincato e portello verniciato per interno RAL 9010;
h = 866 mm, l = 600 mm, dotata di cornice di finitura regolabile h = 866 mm, l = 600 mm, dotata di cornice di finitura regolabile
da 140 a 180 mm di profondità. da 140 a 180 mm di profondità.
Per l’utilizzo in installazioni con ingresso sia sul lato sinistro che destro Per l’utilizzo in installazioni con ingresso sia sul lato sinistro che destro
della cassetta (di base ingresso lato sinistro). della cassetta (di base ingresso lato sinistro).

La cassetta dima serie 70008 viene fornita corredata di: La cassetta dima serie 70009 viene fornita corredata di:
- 2 coppie di valvole a sfera da 3/4” M; - 2 coppie di valvole a sfera da 3/4” M;
- 2 tubi di flussaggio per il lavaggio iniziale d’impianto; - 2 tubi di flussaggio per il lavaggio iniziale d’impianto;
- vaschetta di raccolta condensa sanitari; - vaschetta di raccolta condensa sanitari;
- agganci di posizionamento delle funzioni acqua sanitaria serie 7000; - agganci di posizionamento delle funzioni acqua sanitaria serie 7000;
- 2 collettori da 1” serie 662 (max 8 attacchi); - 2 collettori semplici da 3/4” serie 350 (max 8 attacchi);
- tubi e raccorderia di collegamento e fissaggio. - tubi e raccorderia di collegamento e fissaggio.
No. No.
Codice derivazioni Derivazioni Codice derivazioni Derivazioni
70008B 2 3/4” 458,00 70009B 2 23 p.1,5 380,00
70008C 3 3/4” 476,00 70009C 3 23 p.1,5 386,00
70008D 4 3/4” 498,00 70009D 4 23 p.1,5 394,00
70008E 5 3/4” 526,00 70009E 5 23 p.1,5 402,00
70008F 6 3/4” 547,00 70009F 6 23 p.1,5 409,00
70008G 7 3/4” 588,00 70009G 7 23 p.1,5 417,00
70008H 8 3/4” 609,00 70009H 8 23 p.1,5 424,00
N.B. Applicazioni che prevedono il raffrescamento richiedono N.B. Applicazioni che prevedono il raffrescamento richiedono
l’adozione di coibentazione da parte dell’installatore sia sui l’adozione di coibentazione da parte dell’installatore sia sui
tubi di collegamento che sui collettori. tubi di collegamento che sui collettori.
Schema applicativo distribuzione impianti a ventilconvettori Schema applicativo distribuzione impianti a radiatori

M 14
00 00 0 02 1 M 14
8 9 0 00 00 0 02 1
6 7 4 5 1 2 3
8 9 0
5 7 6 4 3 1 2
00 00 0 02 1
M 14
M 14
7 8 9 0 6 3 1 2 5 4 00 00 0 02 1
8 9 0 3 1 2
7 6 5 4
CONTECA EASY EASY
CONTECA
RS485 EASY EASY
RS485
Per coibentazione collettori serie 662 Per coibentazione collettori serie 350
vedere “Listino Componenti Idrotemosanitari 2020” a pag. 138 vedere codice 798015 a pag. 58

44 04.2020

00 00 0 02 1
M 14
8 9 0 7 6 3 1 2 4 5
M 14
00 00 0 02 1
8 9 0 1 2
5 6 7 3 4
CONTECA
EASY EASY
RS485
