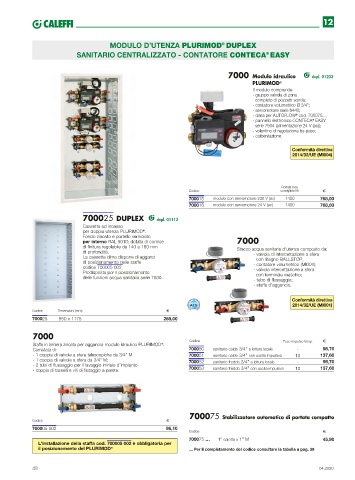

Page 48 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

MODULO D’UTENZA PLURIMOD DUPLEX
®
SANITARIO CENTRALIZZATO - CONTATORE CONTECA EASY
®

7000 Modulo idraulico depl. 01203
PLURIMOD ®
Il modulo comprende:
- gruppo valvola di zona
completo di pozzetti sonda;
- contatore volumetrico Ø 3/4”;
- servomotore serie 6440;
- dima per AUTOFLOW cod. 700075...;
®
- pannello elettronico CONTECA EASY
®
serie 7504 (alimentazione 24 V (ac));
- volantino di regolazione by-pass;
- coibentazione.
Conformità direttiva
2014/32/UE (MI004)

Portata max
Codice consigliata l/h
700015 modulo con servomotore 230 V (ac) 1400 768,00
700016 modulo con servomotore 24 V (ac) 1400 768,00

700025 DUPLEX depl. 01113
Cassetta ad incasso
per doppia utenza PLURIMOD .
®
Fondo zincato e portello verniciato
per interno RAL 9010; dotata di cornice 7000
di finitura regolabile da 140 a 180 mm Stacco acqua sanitaria d’utenza composto da:
di profondità. - valvola di intercettazione a sfera
La cassetta dima dispone di agganci con ritegno BALLSTOP;
di posizionamento delle staffe - contatore volumetrico (MI001);
codice 700005 002. - valvola intercettazione a sfera
Predisposta per il posizionamento con terminale maschio;
delle funzioni acqua sanitaria serie 7000. - tubo di flussaggio;
- staffa d’aggancio.

Conformità direttiva
2014/32/UE (MI001)
Codice Dimensioni (mm)
700025 550 x 1175 268,00

7000

Staffa in lamiera zincata per aggancio modulo idraulico PLURIMOD . Codice Peso impulso l/imp.
®
Corredata di: 700050 sanitario caldo 3/4” a lettura locale - 98,70
- 1 coppia di valvole a sfera telescopiche da 3/4” M 700051 sanitario caldo 3/4” con uscita impulsiva 10 137,60
- 1 coppia di valvole a sfera da 3/4” M; 700052 sanitario freddo 3/4” a lettura locale - 98,70
- 2 tubi di flussaggio per il lavaggio iniziale d’impianto
- coppia di tasselli e viti di fissaggio a parete. 700053 sanitario freddo 3/4” con uscita impulsiva 10 137,60

700075 Stabilizzatore automatico di portata compatto
Codice
700005 002 86,10
Codice
700075 ... 1” calotta x 1” M 45,90
L’installazione della staffa cod. 700005 002 è obbligatoria per
il posizionamento del PLURIMOD ... Per il completamento del codice consultare la tabella a pag. 39
®

48 04.2020
