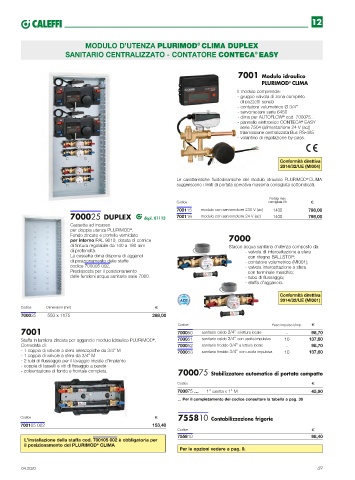

Page 49 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

MODULO D’UTENZA PLURIMOD CLIMA DUPLEX
®
SANITARIO CENTRALIZZATO - CONTATORE CONTECA EASY
®

7001 Modulo idraulico
PLURIMOD CLIMA
®
Il modulo comprende:
- gruppo valvola di zona completo
di pozzetti sonda
- contatore volumetrico Ø 3/4”
- servomotore serie 6450
- dima per AUTOFLOW cod. 700075...
®
- pannello elettronico CONTECA EASY
®
serie 7504 (alimentazione 24 V (ac))
trasmissione centralizzata Bus RS-485
- volantino di regolazione by-pass.

Conformità direttiva
2014/32/UE (MI004)

Le caratteristiche fluidodinamiche del modulo idraulico PLURIMOD CLIMA
®
suggeriscono i limiti di portata operativa massima consigliata sottoindicati.
Portata max
Codice consigliata l/h
700115 modulo con servomotore 230 V (ac) 1400 798,00
700025 DUPLEX depl. 01113 700116 modulo con servomotore 24 V (ac) 1400 798,00

Cassetta ad incasso
per doppia utenza PLURIMOD .
®
Fondo zincato e portello verniciato
per interno RAL 9010; dotata di cornice 7000
di finitura regolabile da 140 a 180 mm Stacco acqua sanitaria d’utenza composto da:
di profondità. - valvola di intercettazione a sfera
La cassetta dima dispone di agganci con ritegno BALLSTOP;
di posizionamento delle staffe - contatore volumetrico (MI001);
codice 700005 002. - valvola intercettazione a sfera
Predisposta per il posizionamento con terminale maschio;
delle funzioni acqua sanitaria serie 7000. - tubo di flussaggio;
- staffa d’aggancio.

Conformità direttiva
2014/32/UE (MI001)
Codice Dimensioni (mm)
700025 550 x 1175 268,00

Codice Peso impulso l/imp.
7001 700050 sanitario caldo 3/4” a lettura locale - 98,70
Staffa in lamiera zincata per aggancio modulo idraulico PLURIMOD . 700051 sanitario caldo 3/4” con uscita impulsiva 10 137,60
®
Corredata di: 700052 sanitario freddo 3/4” a lettura locale - 98,70
- 1 coppia di valvole a sfera telescopiche da 3/4” M 700053 sanitario freddo 3/4” con uscita impulsiva 10 137,60
- 1 coppia di valvole a sfera da 3/4” M
- 2 tubi di flussaggio per il lavaggio iniziale d’impianto
- coppia di tasselli e viti di fissaggio a parete
- coibentazione di fondo e frontale completa.
700075 Stabilizzatore automatico di portata compatto
Codice
700075 ... 1” calotta x 1” M 45,90
... Per il completamento del codice consultare la tabella a pag. 39

Codice 755810 Contabilizzazione frigorie
700105 002 153,40
Codice
755810 98,40
L’installazione della staffa cod. 700105 002 è obbligatoria per
il posizionamento del PLURIMOD CLIMA
®
Per le opzioni vedere a pag. 9.

04.2020 49
