Page 51 - CALEFFI - LISTINO SISTEMI CALORE 2020

12
MODULO D’UTENZA CON VALVOLA DI ZONA
SERIE 799 - 7992 - 796 - 795 - 7900 - 7921
SANITARIO CENTRALIZZATO

Caratteristiche Caratteristiche tecniche
Funzioni di base Materiali
Regolazione ON/OFF di zona con by-pass bilanciato Componenti: ottone EN 12165 CW617N
Contabilizzazione del calore: serie CAL1915 per 795 Tubi di raccordo: rame tropicalizzato
serie 7504 per 796
Prestazioni
Funzioni opzionali distribuzione Pressione max di esercizio: 10 bar
Distribuzione e misurazione acqua sanitaria calda Campo di temperatura: 5÷90 °C
Distribuzione e misurazione acqua sanitaria fredda Fluido d’impiego: acqua / soluzioni glicolate (max 30 %)
Trasmissione centralizzata dei dati di consumo (serie 7550 solo per serie 796) Attacchi serie 7965: 3 vie da 3/4” F
serie 7966: 3 vie da 1” F
serie 7967: 3 vie da 1 1/4” F
serie 795: 3 vie da 3/4” F
serie 7995/79925: 2 vie da 3/4” F
serie 7996/79926: 2 vie da 1” F
serie 7997/79927: 2 vie da 1 1/4” F
serie 7900: 2-3 vie da 3/4” a 1 1/4” F
serie 7921: 3/4” F D

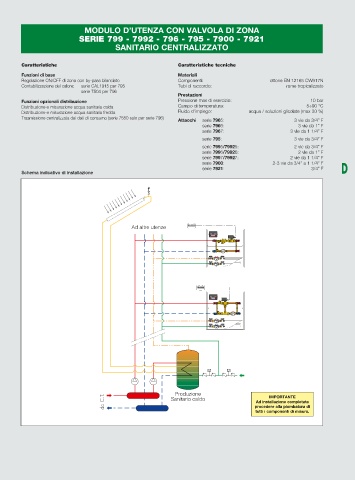

Schema indicativo di installazione

CONTECA EASY EASY
RS485

CONTECA EASY EASY
RS485

IMPORTANTE
Ad installazione completata
procedere alla piombatura di
tutti i componenti di misura.
