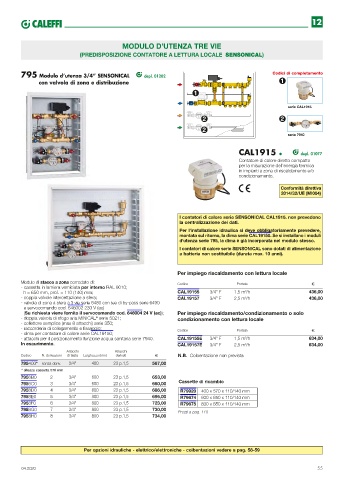

Page 55 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

MODULO D’UTENZA TRE VIE
(PREDISPOSIZIONE CONTATORE A LETTURA LOCALE SENSONICAL)

795 Modulo d’utenza 3/4” SENSONICAL depl. 01202 Codici di completamento
con valvola di zona e distribuzione 1

1

serie CAL1915.
2 2

2
serie 7940

CAL1915 l depl. 01077
Contatore di calore diretto compatto
per la misurazione dell’energia termica
in impianti a zona di riscaldamento e/o
condizionamento.

Conformità direttiva
2014/32/UE (MI004)

I contatori di calore serie SENSONICAL CAL1915. non prevedono
la centralizzazione dei dati.
Per l’installazione idraulica si deve obbligatoriamente prevedere,
montata sul ritorno, la dima serie CAL19150. Se si installano i moduli
d’utenza serie 795, la dima è già incorporata nel modulo stesso.
I contatori di calore serie SENSONICAL sono dotati di alimentazione
a batteria non sostituibile (durata max. 10 anni).

Per impiego riscaldamento con lettura locale
Modulo di stacco a zona corredato di: Codice Portata
- cassetta in lamiera verniciata per interno RAL 9010;
3
h = 650 mm, prof. = 110 (140) mm; CAL19155 3/4” F 1,5 m /h 436,00
- coppia valvole intercettazione a sfera; CAL19157 3/4” F 2,5 m /h 436,00
3
- valvola di zona a sfera a 3 vie serie 6480 con tee di by-pass serie 6490
e servocomando cod. 646002 230 V (ac)
(Su richiesta viene fornito il servocomando cod. 646004 24 V (ac)); Per impiego riscaldamento/condizionamento o solo
- doppia valvola di sfogo aria MINICAL serie 5021; condizionamento con lettura locale
®
- collettore semplice (max 8 attacchi) serie 350;
- raccorderia di collegamento e fissaggio; Codice Portata
- dima per contatore di calore serie CAL19150;
- attacchi per il posizionamento funzione acqua sanitaria serie 7940. CAL19155E 3/4” F 1,5 m /h 634,00
3
In esaurimento. CAL19157E 3/4” F 2,5 m /h 634,00
3
Attacchi Attacchi
Codice N. derivazioni di testa Larghezza (mm) derivati N.B. Coibentazione non prevista
795400* senza deriv. 3/4” 400 23 p.1,5 567,00
* altezza cassetta 570 mm
7956B0 2 3/4” 600 23 p.1,5 653,00
7956C0 3 3/4” 600 23 p.1,5 660,00 Cassette di ricambio
7958D0 4 3/4” 800 23 p.1,5 686,00 R79920 400 x 570 x 110/140 mm
7958E0 5 3/4” 800 23 p.1,5 695,00 R79674 600 x 650 x 110/140 mm
7958F0 6 3/4” 800 23 p.1,5 723,00 R79675 800 x 650 x 110/140 mm
7958G0 7 3/4” 800 23 p.1,5 730,00 Prezzi a pag. 110
7958H0 8 3/4” 800 23 p.1,5 734,00

Per opzioni idrauliche - elettrico/elettroniche - coibentazioni vedere a pag. 58-59

04.2020 55
